- Подтвердить, что подача 5 м³/мин покрывает одновременное потребление и возможный рост.
- Проверить, достаточно ли 8 бар с учётом потерь в осушителе, фильтрах и трубопроводе.
- Проверить диапазон частотного регулирования и реальный профиль сменной нагрузки.
- Определить требуемую точку росы и класс воздуха по частицам, воде и маслу.
АТОМКод 92827
Винтовой компрессор АТОМ А-30Е
Компрессоры на постоянных магнитах
- Мощность
- 30 кВт
- Давление
- 8 бар
- Подача
- 5 м³/мин
Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Винтовой компрессор АТОМ А-30Е: подача 5 м³/мин, 8 бар, 30 кВт.
- Исполнение
- отдельностоящий
- Привод
- Прямой
- Ступени сжатия
- 1
- Подключение
- G 1"
- Габариты
- 1250х950х1270 мм
- Масса
- 385 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные модели и серии
Что известно о АТОМ А-30Е
АТОМ А-30Е: мощность 30 кВт, рабочее давление 8 бар, подача 5 м³/мин, компоновка отдельностоящий, присоединение G 1". Для монтажа: габариты 1250х950х1270 мм, масса 385 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Смешанная область: часть данных о точной модели, часть о серии
Параметры сверены по 3 техническим источникамПроверено 28.07.2026
- Мощность
- 30 кВт
- Рабочее давление
- 8 бар
- Подача
- 5 м³/мин
- Компоновка
- отдельностоящий
- Присоединение
- G 1"
- Габариты
- 1250х950х1270 мм
- Масса
- 385 кг
- Уровень шума
- 64
- Артикул
- 748392016
- Модель
- А-30Е
- Тип привода
- Прямой
- Шум, дБ
- 64
Проверить выбор
Все модели категорииСравнить соседние исполненияМодели 30 кВтСравнить подачу при разном давленииМодели 8 барСравнить подачу при одинаковом давленииКомпрессоры VSDСравнить диапазон регулированияКак выбрать компрессорПодача, давление и режим нагрузкиРассчитать требуемую подачуПредварительный расчёт по потребителямПолучить инженерный подборПроверить модель под условия объектаТехнические данные
Характеристики А-30Е
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 30 кВт
- Рабочее давление
- 8 бар
- Подача
- 5 м³/мин
- Мощность, кВт
- 30
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Исполнение
- отдельностоящий
- Тип привода
- Прямой
- Ступени сжатия
- 1
- Регулирование
- частотное
- Двигатель
- на постоянных магнитах
- Уровень шума
- 64
- Шум, дБ
- 64
Габариты и подключениеДанные для размещения, транспортировки и подключения.Нужно уточнить: 1
- Габариты
- 1250х950х1270 мм
- Масса
- 385 кг
- Присоединение
- G 1"
- Габариты, ДхШхВ, мм
- 1250х950х1270
- Электропитание
- Уточнить для точного исполнения Уточним перед КП
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- АТОМ
- Модель
- А-30Е
- Категория
- Компрессоры на постоянных магнитах
- Код товара
- 92827
- Артикул
- 748392016
Доступные исполнения
4 вариантов в одной карточке
Выберите подачу и давление и добавьте конкретное исполнение в проект. Перед КП специалист проверит обозначение по актуальным документам производителя.
Требуется сверка
Нужна проверкаИсполнение подберёт инженер
Для точного выбора не хватает одного или нескольких параметров. Инженер сверит их по паспорту или данным шильдика.
Передайте задачу или данные шильдикаСпециалист сверит точное обозначение, комплектацию, цену и срок поставки.
Инженерная памятка по модели
Что проверить перед покупкой и запуском
Компрессор подаёт сжатый воздух в производственную сеть. Для выбора недостаточно сравнить мощность двигателя: важны фактическая подача при нужном давлении, одновременная нагрузка и потери во всей системе.
Параметры этого исполненияВинтовой компрессор АТОМ А-30Е: подача 5 м³/мин, 8 бар, 30 кВт.
- подача 5 м³/мин
- 8 бар
- 30 кВт
Подача, давление и качество воздуха+
Помещение и подключение+
- Оставить сервисные проходы, приток и отвод охлаждающего воздуха.
- Проверить питание, защиту, заземление и допустимую температуру помещения.
- Предусмотреть ресивер, отвод конденсата, обводную линию для обслуживания воздухоподготовки и контроль давления.
Контроль после запуска+
- Интервалы масла, фильтров и сепаратора принимать только по руководству точной серии.
- Контролировать рабочую температуру, перепад давления, моточасы и работу конденсатоотводчика.
- После пуска замерить давление и подачу в реальном рабочем цикле предприятия.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Инженерная связка для этой модели
Что поставить рядом с А-30Е
Показываем, что уже встроено, и что нужно добавить к компрессору. Перед заказом инженер проверит подачу, давление и условия объекта.
3/3элемента подобраны для этой модели
01А-30ЕКомпрессор · 5 м³/мин
02РесиверHRS-T9950010
03ОсушительОС-30
04ФильтрацияHRS-MFB5000-16
Потребительтребуемый класс воздуха
Ресивер
Подходит
Подходит по подаче и давлению
Ресивер сжатого воздуха, 500 л, 10 бар
Давление11 барРесивер500 лПодключениеG2
Объём не ниже 500 л выбран по ближайшему комплектному исполнению ВК-22-500.
Что проверить перед заказом
- Давление ресивера 11 бар
- Объём пересчитать по пику, Δp и режиму регулирования
Это каталожный ориентир, а не окончательный расчёт сосуда.
Это каталожный ориентир, а не окончательный расчёт сосуда.
Осушитель
Подходит
Подходит по подаче и давлению
Адсорбционный осушитель ОС-30
Мощность0.1 кВтДавление10 барПодача5.5 м³/мин
Номинальная подача 5.5 м³/мин не ниже подачи компрессора 5 м³/мин.
Что проверить перед заказом
- Допустимое давление 10 бар
- Точка росы -40 °C
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Фильтрация
Подходит
Подходит по подаче и давлению

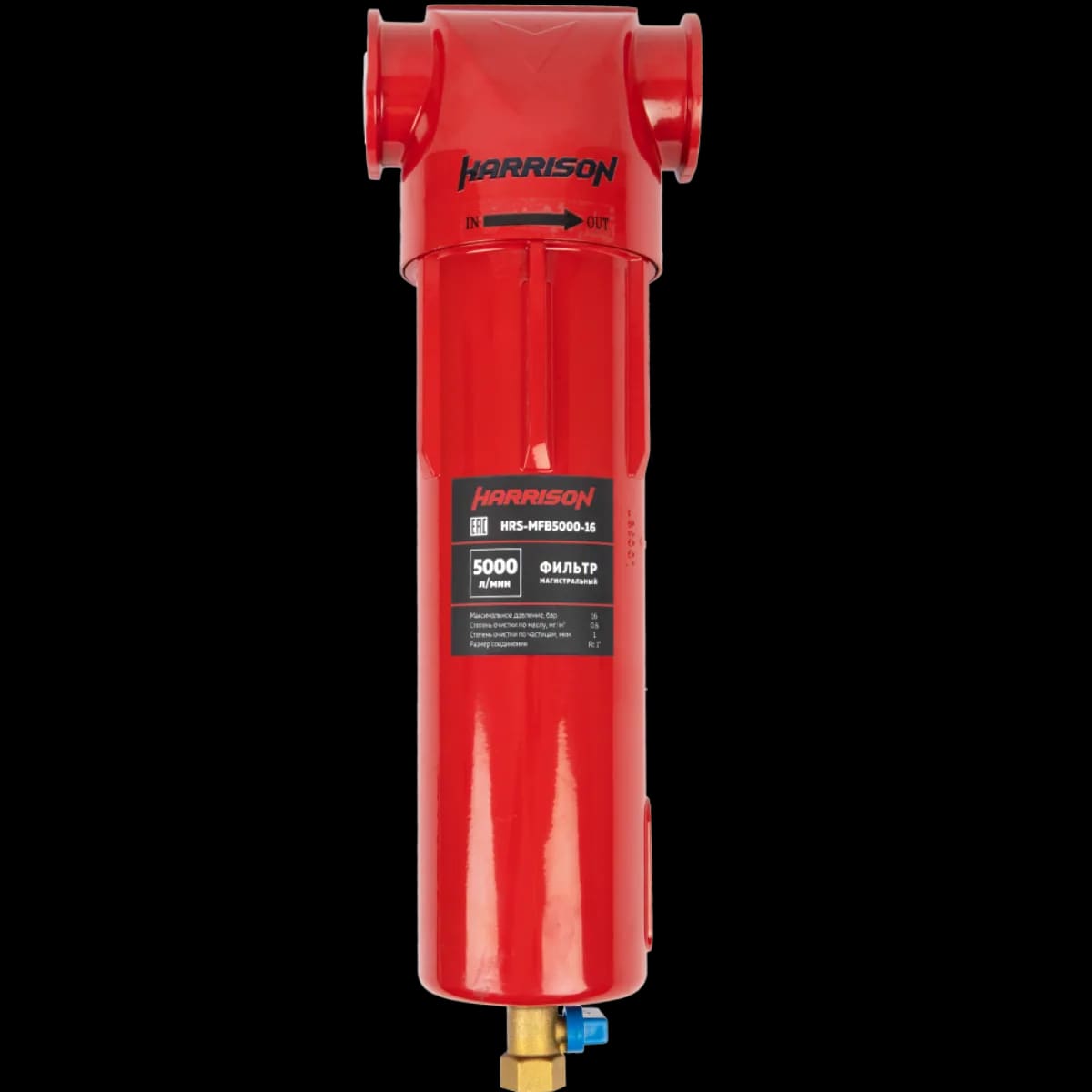

HRS-MFB5000-16 Фильтр магистральный 5000л/мин, 16 бар, 1 мкм 0,6 мг/м3
Давление16 барПодача5 м³/минПодключениеG 1"
Подача корпуса 5 м³/мин не ниже подачи компрессора.
Что проверить перед заказом
- Ступень 1 мкм
- Давление 16 бар
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Почему нельзя подбирать только по мощности компрессора Открыть методику
Осушитель проверяется по максимальному расходу, минимальному давлению, максимальной температуре входа и помещения, а также по требуемой точке росы. Ресивер — по роли в системе, режиму регулирования, пику потребления и допустимому падению давления. Фильтры — как последовательность ступеней под требуемый класс воздуха и допустимый перепад.
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
АТОМ А-30Е · код 9282701
Доступно сейчас
PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки
Проверить регламент для серии АТОМ АСправочный инструмент PNEVMOSTAN по маркам, сериям и моточасам.Интервал для конкретной машины подтверждается её паспортом и серийным номером.Открыть 02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Запрос по АТОМ А-30Е
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
