Инженерные калькуляторы сжатого воздуха

Проверьте расход, затраты и объём ресивера

Введите известные параметры, сразу увидите результат и формулу. Расчёт остаётся в браузере, пока вы сами не сохраните его в проект или не отправите инженеру.

РАСХОД

Суммарный расход потребителей

Считаем фактическую одновременную потребность, затем добавляем заданный запас и показываем модели с подходящими подачей и давлением.

Пересчёт без отправки формы
Расход, л/минПаспортная потребность одного устройства.
Одновременность, KоКакая доля одинаковых устройств работает одновременно.
Использование, KиКакую часть своего рабочего цикла устройство реально потребляет воздух.
ЗапасЯвный резерв на неопределённость или развитие, а не скрытая надбавка.
ПотребительРасходШт.KоKиВ расчёте
В расчёте378 л/мин
В расчёте60 л/мин
В расчёте560 л/мин
Сейчас в расчёте1 м³/мин
Исходные условияЧто должен обеспечить компрессор
Требуемая подача1,1 м³/мин

при давлении не ниже 8 бар

Без запаса1 м³/мин
Добавлено резервом0,1 м³/мин
Проверить формулу

Q = Σ(q × n × Kо × Kи) × (1 + R / 100) / 1000

998 л/мин × 1,1 / 1000 = 1,1 м³/мин

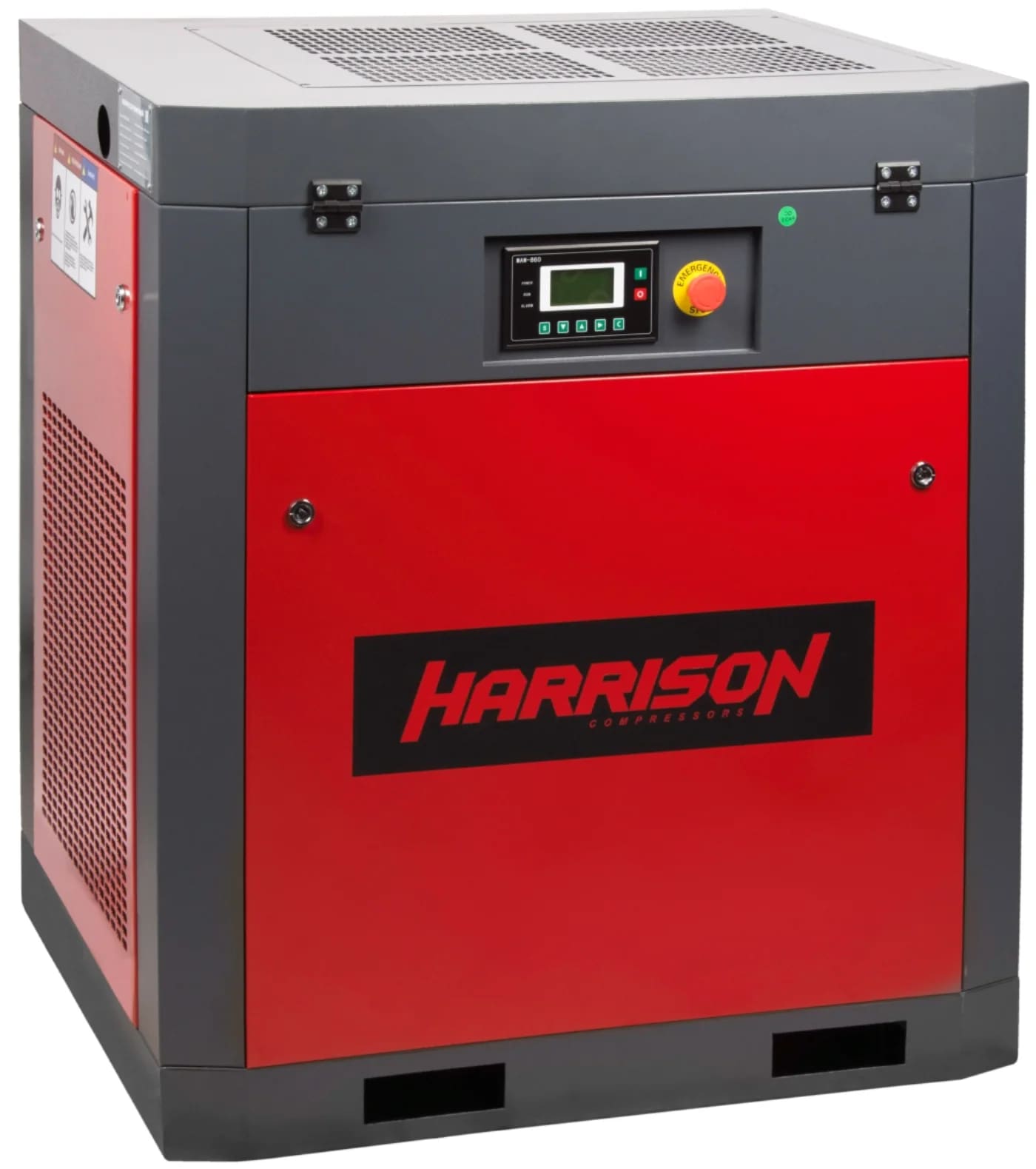

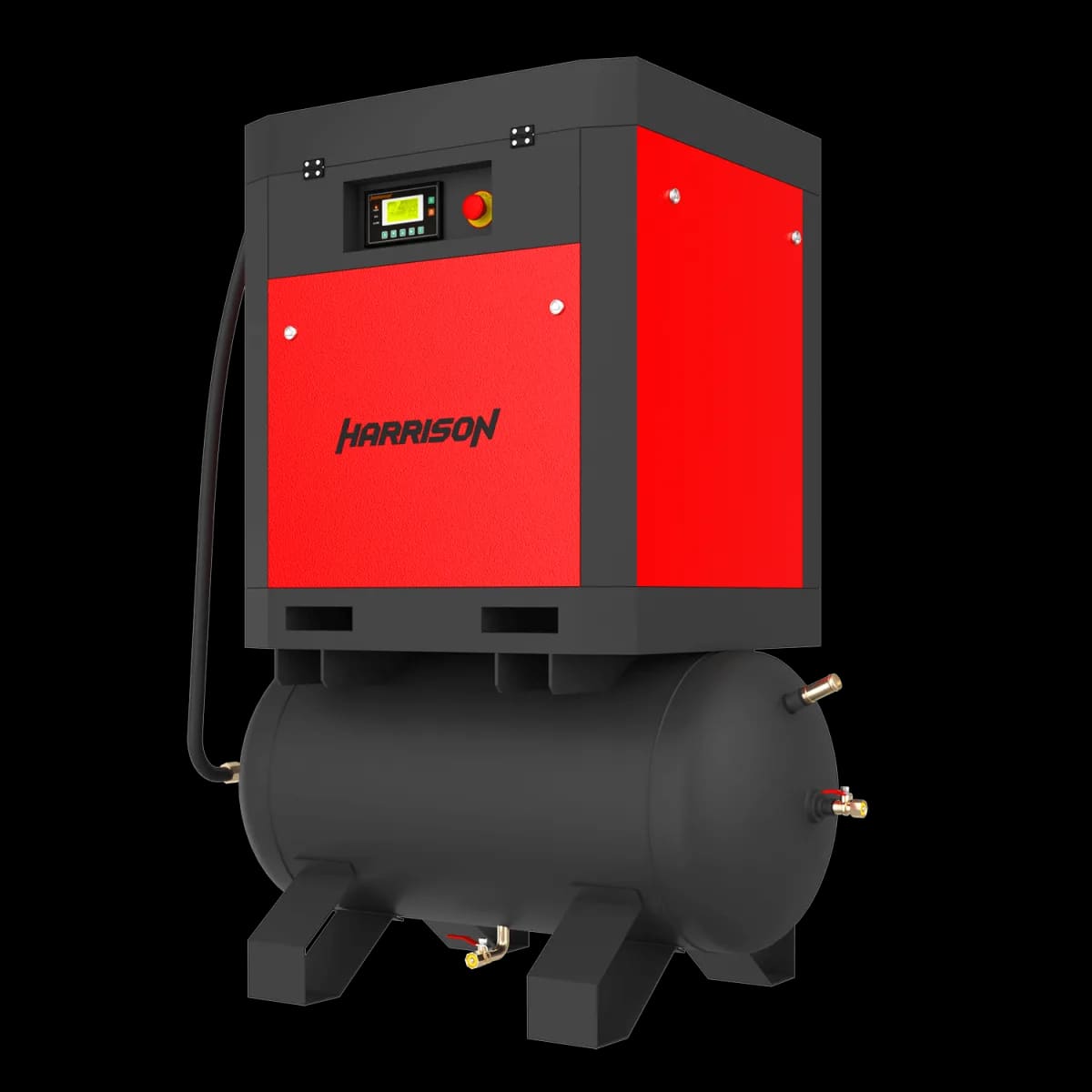

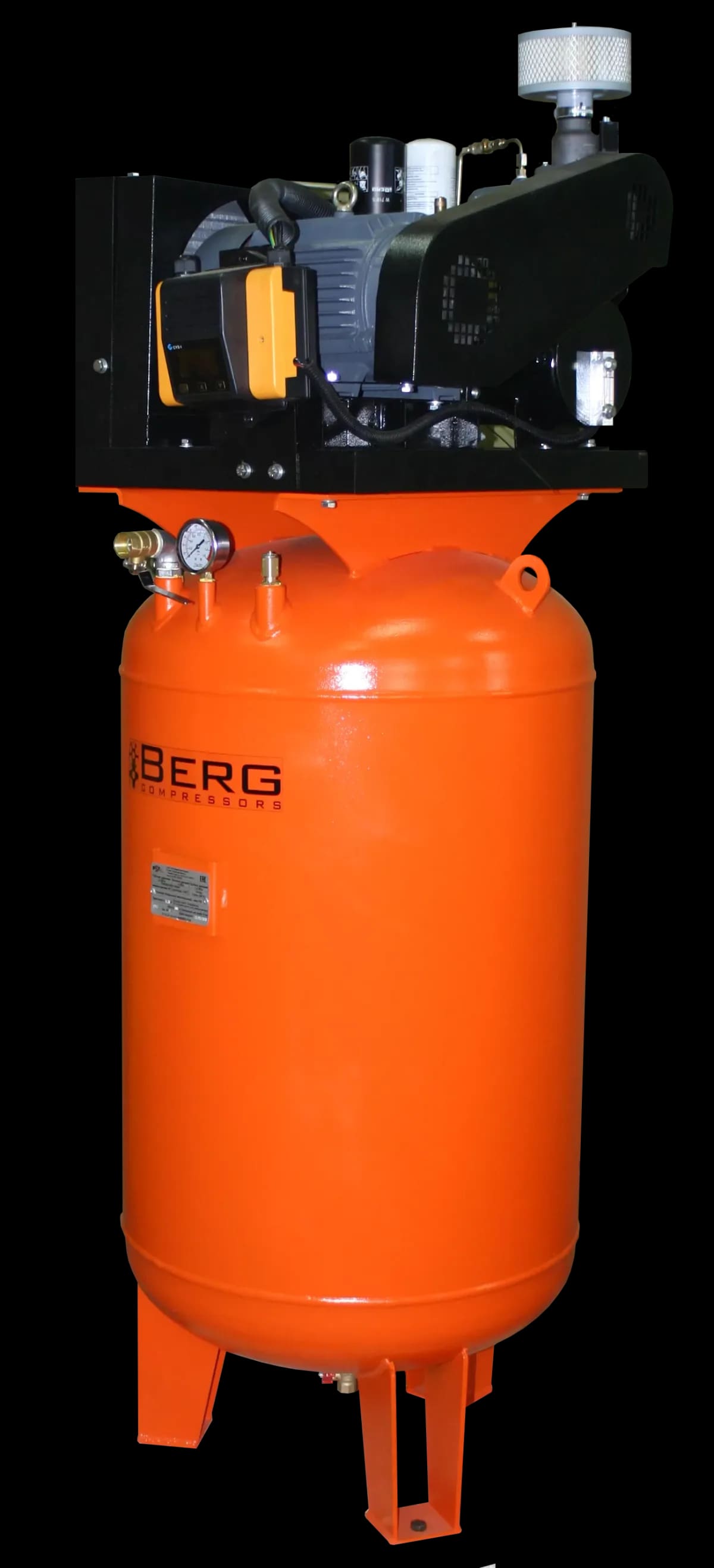

Подходящие компрессоры

Модели для 1,1 м³/мин и 8 бар

Сначала показываем модели с минимальным разумным запасом подачи. Исполнения более чем на 3 бар выше задачи исключаем как заведомо избыточные.

4подходящих моделейНажмите, чтобы свернуть или раскрыть
ЭНЕРГИЯ

Сценарий затрат на электроэнергию

Подставляем среднюю долю фактической электрической мощности. Это финансовая модель, а не обещание экономии и не паспортная характеристика компрессора.

Все допущения видимы
Шесть исходных значенийИзмените цифру — результат пересчитается
Расчётные затраты2 323 BYN/мес.

27 878 BYN за 12 одинаковых месяцев

Потребление5 808 кВт·ч/мес.
Гипотеза снижения348 BYN/мес.4 182 BYN/год
Проверить ход расчёта

E = P × L × H × D; C = E × T

22 кВт × 0,75 × 16 ч × 22 дн. = 5 808 кВт·ч5 808 кВт·ч × 0,4 BYN = 2 323 BYN

Что ограничивает точность. Номинальная мощность двигателя не равна постоянной потребляемой мощности. Холостой ход, регулирование, давление, температура, утечки и состояние сети меняют фактическое потребление. Для инвестиционного решения используйте замер мощности и расхода.

Запросить проверку замером
РЕСИВЕР

Объём ресивера для короткого пика

Считаем объём свободного воздуха, который должен покрыть разницу между пиковым потреблением и подачей компрессора в допустимом диапазоне давления.

Формула и допущения открыты
Пиковый расходПотребление всех устройств в момент максимальной нагрузки.
Подача компрессораСколько воздуха источник продолжает подавать во время пика.
Время пикаТолько реальная длительность кратковременного дефицита.
ΔpРазница между начальным и минимально допустимым давлением.
Исходные данныеВведите режим конкретного объекта
Расчётный объём хранения254 л

дефицит 1,5 м³/мин в течение 20 с

Дефицит подачи1,5 м³/мин
Перепад давления Δp2 бар

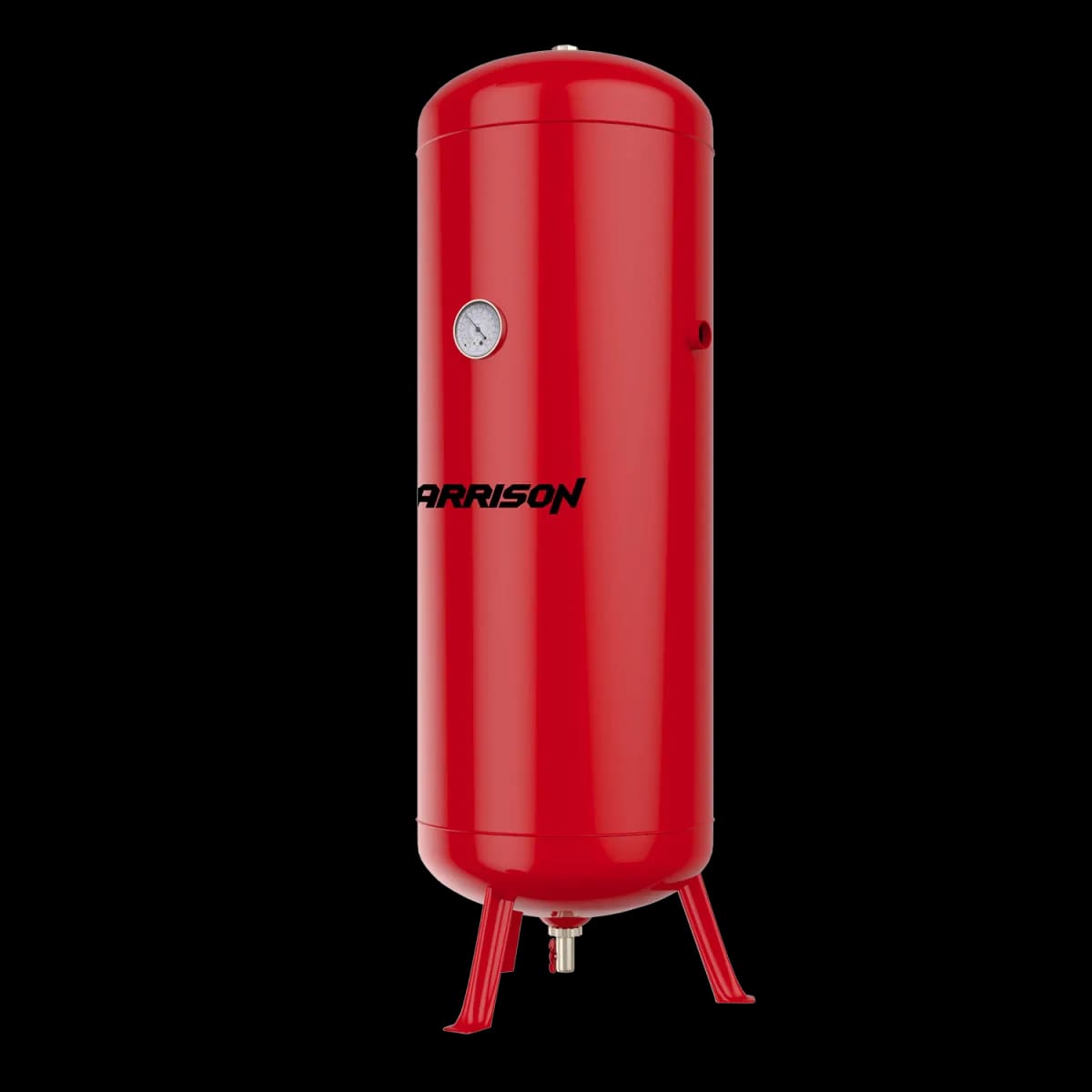

Ближайший стандартный объём270 л
Проверить формулу и подстановку

V = (Qпик − Qкомп) × t / 60 × 1000 × 1,013 / (p₁ − p₂)

(3 − 1,5) × 20 / 60 × 1000 × 1,013 / (10 − 8) = 254 л

Граница применимости. Формула покрывает баланс свободного воздуха при коротком пике. Она не заменяет расчёт циклов load/unload, допустимого количества пусков, пульсаций, дренажа, трубопровода, требований к сосуду под давлением и места установки.

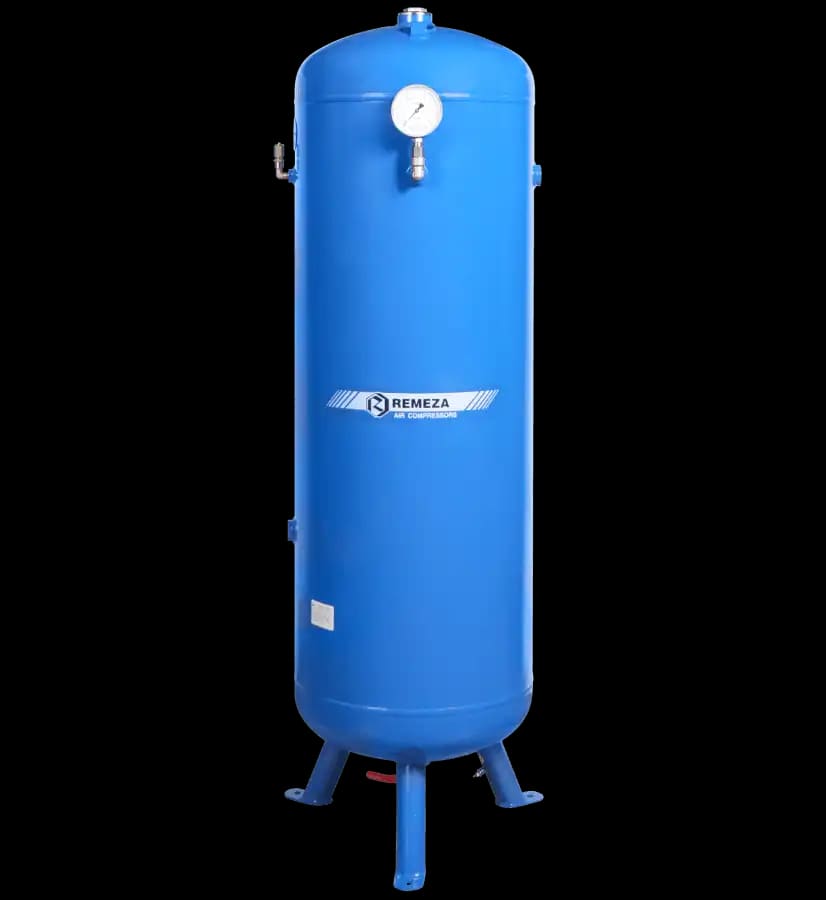

Подходящие ресиверы

Модели от 254 л и 10 бар

Показываем модели с достаточным объёмом и допустимым рабочим давлением.

4подходящих моделейНажмите, чтобы свернуть или раскрыть

Методика и первоисточники

Где заканчивается калькулятор и начинается проект

Калькулятор помогает собрать исходные данные и найти очевидные ошибки. Окончательный выбор требует паспортных данных по подаче и давлению, поправок на условия, схемы сети и требований конкретного производства.

U.S. Department of EnergyСистемный подход, измерения расхода, давления и электрической мощностиAtlas Copco — распределение воздухаНазначение ресивера, диапазон давления и ограничения расчётных формулПодбор полной станцииКомпрессор, ресивер, осушитель и фильтры в одном расчёте

Проверка инженером

Передайте расчёт вместе с условиями объекта

Специалист сверит паспортные расходы, давление в точке потребления, потери, режим нагрузки, резерв и состав воздухоподготовки.
