- Подтвердить, что подача 2.8 м³/мин покрывает одновременное потребление и возможный рост.
- Проверить, достаточно ли 8 бар с учётом потерь в осушителе, фильтрах и трубопроводе.
- Проверить диапазон частотного регулирования и реальный профиль сменной нагрузки.
- Определить требуемую точку росы и класс воздуха по частицам, воде и маслу.
АТОМКод 19373
Винтовой компрессор АТОМ А-18.5Е
Компрессоры на постоянных магнитах
- Мощность
- 18.5 кВт
- Давление
- 8 бар
- Подача
- 2.8 м³/мин
Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Винтовой компрессор АТОМ А-18.5Е: подача 2,8 м³/мин, 8 бар, 18,5 кВт.
- Исполнение
- отдельностоящий
- Привод
- Прямой
- Ступени сжатия
- 1
- Подключение
- G 3/4" / G 1"
- Габариты
- 1160х800х1080 мм
- Масса
- 245 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные модели и серии
Что известно о АТОМ А-18.5Е
АТОМ А-18.5Е: мощность 18,5 кВт, рабочее давление 8 бар, подача 2,8 м³/мин, компоновка отдельностоящий, присоединение G 3/4" / G 1". Для монтажа: габариты 1160х800х1080 мм, масса 245 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Смешанная область: часть данных о точной модели, часть о серии
Параметры сверены по 3 техническим источникамПроверено 28.07.2026
- Мощность
- 18,5 кВт
- Рабочее давление
- 8 бар
- Подача
- 2,8 м³/мин
- Компоновка
- отдельностоящий
- Присоединение
- G 3/4" / G 1"
- Габариты
- 1160х800х1080 мм
- Масса
- 245 кг
- Уровень шума
- 62
- Артикул
- 103847583
- Модель
- А-18.5Е
- Тип привода
- Прямой
- Питание, В
- 380
Проверить выбор
Все модели категорииСравнить соседние исполненияМодели 18,5 кВтСравнить подачу при разном давленииМодели 8 барСравнить подачу при одинаковом давленииКомпрессоры VSDСравнить диапазон регулированияКак выбрать компрессорПодача, давление и режим нагрузкиРассчитать требуемую подачуПредварительный расчёт по потребителямПолучить инженерный подборПроверить модель под условия объектаТехнические данные
Характеристики А-18.5Е
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 18,5 кВт
- Рабочее давление
- 8 бар
- Подача
- 2,8 м³/мин
- Мощность, кВт
- 18.5
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Исполнение
- отдельностоящий
- Тип привода
- Прямой
- Ступени сжатия
- 1
- Регулирование
- частотное
- Двигатель
- на постоянных магнитах
- Уровень шума
- 62
- Шум, дБ
- 62
Габариты и подключениеДанные для размещения, транспортировки и подключения.
- Габариты
- 1160х800х1080 мм
- Масса
- 245 кг
- Присоединение
- G 3/4" / G 1"
- Электропитание
- 380
- Питание, В
- 380
- Габариты, ДхШхВ, мм
- 1160х800х1080
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- АТОМ
- Модель
- А-18.5Е
- Категория
- Компрессоры на постоянных магнитах
- Код товара
- 19373
- Артикул
- 103847583
Доступные исполнения
4 вариантов в одной карточке
Выберите подачу и давление и добавьте конкретное исполнение в проект. Перед КП специалист проверит обозначение по актуальным документам производителя.
Выбор варианта
4 вариантовВыберите исполнение
Выберите рабочее давление и присоединение. Покажем только существующую комбинацию.
Сначала выберите параметрыПосле выбора покажем итог и откроем действия с точным исполнением.
Модель, цену и срок подтвердим в КП.
Инженерная памятка по модели
Что проверить перед покупкой и запуском
Компрессор подаёт сжатый воздух в производственную сеть. Для выбора недостаточно сравнить мощность двигателя: важны фактическая подача при нужном давлении, одновременная нагрузка и потери во всей системе.
Параметры этого исполненияВинтовой компрессор АТОМ А-18.5Е: подача 2,8 м³/мин, 8 бар, 18,5 кВт.
- подача 2,8 м³/мин
- 8 бар
- 18,5 кВт
Подача, давление и качество воздуха+
Помещение и подключение+
- Оставить сервисные проходы, приток и отвод охлаждающего воздуха.
- Проверить питание, защиту, заземление и допустимую температуру помещения.
- Предусмотреть ресивер, отвод конденсата, обводную линию для обслуживания воздухоподготовки и контроль давления.
Контроль после запуска+
- Интервалы масла, фильтров и сепаратора принимать только по руководству точной серии.
- Контролировать рабочую температуру, перепад давления, моточасы и работу конденсатоотводчика.
- После пуска замерить давление и подачу в реальном рабочем цикле предприятия.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Инженерная связка для этой модели
Что поставить рядом с А-18.5Е
Показываем, что уже встроено, и что нужно добавить к компрессору. Перед заказом инженер проверит подачу, давление и условия объекта.
3/3элемента подобраны для этой модели
01А-18.5ЕКомпрессор · 2.8 м³/мин
02РесиверHRS-T9927010
03ОсушительОС-18,5
04ФильтрацияHRS-MFB3500-16
Потребительтребуемый класс воздуха
Ресивер
Подходит
Подходит по подаче и давлению
Ресивер сжатого воздуха, 270 л, 10 бар
Давление11 барРесивер270 лПодключениеG1
Объём не ниже 270 л выбран по ближайшему комплектному исполнению А18.5Е-500.
Что проверить перед заказом
- Давление ресивера 11 бар
- Объём пересчитать по пику, Δp и режиму регулирования
Это каталожный ориентир, а не окончательный расчёт сосуда.
Это каталожный ориентир, а не окончательный расчёт сосуда.
Осушитель
Подходит
Подходит по подаче и давлению
Адсорбционный осушитель ОС-18,5
Мощность0.1 кВтДавление10 барПодача3 м³/мин
Номинальная подача 3 м³/мин не ниже подачи компрессора 2.8 м³/мин.
Что проверить перед заказом
- Допустимое давление 10 бар
- Точка росы -70 °C
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Фильтрация
Подходит
Подходит по подаче и давлению

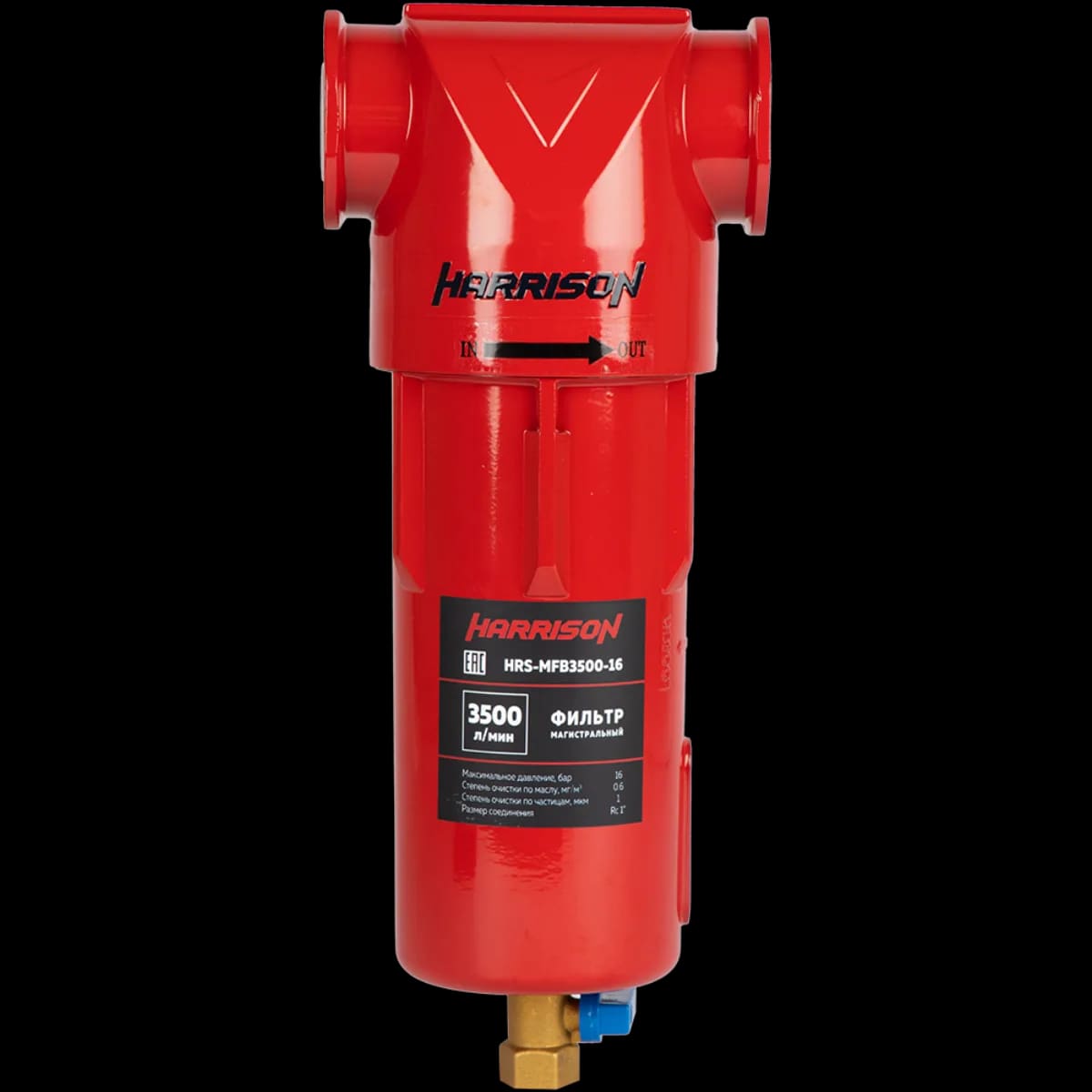

HRS-MFB3500-16 Фильтр магистральный 3500л/мин, 16 бар, 1 мкм 0,6 мг/м3
Давление16 барПодача3.5 м³/минПодключениеG 1"
Подача корпуса 3.5 м³/мин не ниже подачи компрессора.
Что проверить перед заказом
- Ступень 1 мкм
- Давление 16 бар
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Почему нельзя подбирать только по мощности компрессора Открыть методику
Осушитель проверяется по максимальному расходу, минимальному давлению, максимальной температуре входа и помещения, а также по требуемой точке росы. Ресивер — по роли в системе, режиму регулирования, пику потребления и допустимому падению давления. Фильтры — как последовательность ступеней под требуемый класс воздуха и допустимый перепад.
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
АТОМ А-18.5Е · код 1937301
Доступно сейчас
PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки
Проверить регламент для серии АТОМ АСправочный инструмент PNEVMOSTAN по маркам, сериям и моточасам.Интервал для конкретной машины подтверждается её паспортом и серийным номером.Открыть 02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Запрос по АТОМ А-18.5Е
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
