- Подтвердить, что подача 2.5 м³/мин покрывает одновременное потребление и возможный рост.
- Проверить, достаточно ли 7 бар с учётом потерь в осушителе, фильтрах и трубопроводе.
- Проверить режим загрузки и холостого хода, частоту переключений и необходимый объём ресивера.
- Определить требуемую точку росы и класс воздуха по частицам, воде и маслу.
BERGКод 40724
Винтовой компрессор BERG ВК-15Р
Винтовые компрессоры 7-12 бар
- Мощность
- 15 кВт
- Давление
- 7 бар
- Подача
- 2.5 м³/мин
Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Винтовой компрессор BERG ВК-15Р: подача 2,5 м³/мин, 7 бар, 15 кВт.
- Исполнение
- отдельностоящий
- Привод
- Ременной
- Ступени сжатия
- 1
- Подключение
- 3/4
- Габариты
- 940х800х1080 мм
- Масса
- 350 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные модели и серии
Что известно о BERG ВК-15Р
BERG ВК-15Р: мощность 15 кВт, рабочее давление 7 бар, подача 2,5 м³/мин, компоновка отдельностоящий, присоединение 3/4. Для монтажа: габариты 940х800х1080 мм, масса 350 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Смешанная область: часть данных о точной модели, часть о серии
Параметры сверены по 3 техническим источникамПроверено 28.07.2026
- Мощность
- 15 кВт
- Рабочее давление
- 7 бар
- Подача
- 2,5 м³/мин
- Компоновка
- отдельностоящий
- Присоединение
- 3/4
- Габариты
- 940х800х1080 мм
- Масса
- 350 кг
- Уровень шума
- 64
- Артикул
- 201938475
- Модель
- ВК-15Р
- Тип привода
- Ременной
- Питание, В
- 380
Проверить выбор
Все модели категорииСравнить соседние исполненияОборудование BERGОткрыть линейку брендаМодели 15 кВтСравнить подачу при разном давленииКак выбрать компрессорПодача, давление и режим нагрузкиРассчитать требуемую подачуПредварительный расчёт по потребителямРуководство по эксплуатации винтовых компрессоров BERG ВКРуководство для серии; точное исполнение сверить по шильдикуПолучить инженерный подборПроверить модель под условия объектаТехнические данные
Характеристики ВК-15Р
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 15 кВт
- Рабочее давление
- 7 бар
- Подача
- 2,5 м³/мин
- Мощность, кВт
- 15
- Объём ресивера
- нет
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Исполнение
- отдельностоящий
- Тип привода
- Ременной
- Ступени сжатия
- 1
- Регулирование вариантов
- стандартное / частотное
- Защита двигателя
- IP55 / IP23
- Уровень шума
- 64
- Шум, дБ
- 64
- Тип двигателя
- асинхронный
Габариты и подключениеДанные для размещения, транспортировки и подключения.
- Габариты
- 940х800х1080 мм
- Масса
- 350 кг
- Присоединение
- 3/4
- Электропитание
- 380
- Питание, В
- 380
- Присоединение, дюйм
- 3/4
- Габариты, ДхШхВ, мм
- 940х800х1080
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- BERG
- Модель
- ВК-15Р
- Категория
- Винтовые компрессоры 7-12 бар
- Код товара
- 40724
- Артикул
- 201938475
Доступные исполнения
20 вариантов в одной карточке
Выберите подачу и давление и добавьте конкретное исполнение в проект. Перед КП специалист проверит обозначение по актуальным документам производителя.
Выбор варианта
20 вариантовВыберите исполнение
Выберите рабочее давление и регулирование и защита двигателя. Покажем только существующую комбинацию.
Сначала выберите параметрыПосле выбора покажем итог и откроем действия с точным исполнением.
Модель, цену и срок подтвердим в КП.
Инженерная памятка по модели
Что проверить перед покупкой и запуском
Компрессор подаёт сжатый воздух в производственную сеть. Для выбора недостаточно сравнить мощность двигателя: важны фактическая подача при нужном давлении, одновременная нагрузка и потери во всей системе.
Параметры этого исполненияВинтовой компрессор BERG ВК-15Р: подача 2,5 м³/мин, 7 бар, 15 кВт.
- подача 2,5 м³/мин
- 7 бар
- 15 кВт
Подача, давление и качество воздуха+
Помещение и подключение+
- Оставить сервисные проходы, приток и отвод охлаждающего воздуха.
- Проверить питание, защиту, заземление и допустимую температуру помещения.
- Предусмотреть ресивер, отвод конденсата, обводную линию для обслуживания воздухоподготовки и контроль давления.
Контроль после запуска+
- Интервалы масла, фильтров и сепаратора принимать только по руководству точной серии.
- Контролировать рабочую температуру, перепад давления, моточасы и работу конденсатоотводчика.
- После пуска замерить давление и подачу в реальном рабочем цикле предприятия.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Инженерная связка для этой модели
Что поставить рядом с ВК-15Р
Показываем, что уже встроено, и что нужно добавить к компрессору. Перед заказом инженер проверит подачу, давление и условия объекта.
3/3элемента подобраны для этой модели
01ВК-15РКомпрессор · 2.5 м³/мин
02РесиверHRS-T9950010
03ОсушительОС-15
04ФильтрацияHRS-MFB2500I
Потребительтребуемый класс воздуха
Ресивер
Подходит
Подходит по подаче и давлению
Ресивер сжатого воздуха, 500 л, 10 бар
Давление11 барРесивер500 лПодключениеG2
Объём не ниже 500 л выбран по ближайшему комплектному исполнению ВК-15Р-500.
Что проверить перед заказом
- Давление ресивера 11 бар
- Объём пересчитать по пику, Δp и режиму регулирования
Это каталожный ориентир, а не окончательный расчёт сосуда.
Это каталожный ориентир, а не окончательный расчёт сосуда.
Осушитель
Подходит
Подходит по подаче и давлению
Адсорбционный осушитель ОС-15
Мощность0.1 кВтДавление10 барПодача2.5 м³/мин
Номинальная подача 2.5 м³/мин не ниже подачи компрессора 2.5 м³/мин.
Что проверить перед заказом
- Допустимое давление 10 бар
- Точка росы -40 °C
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Фильтрация
Подходит
Подходит по подаче и давлению

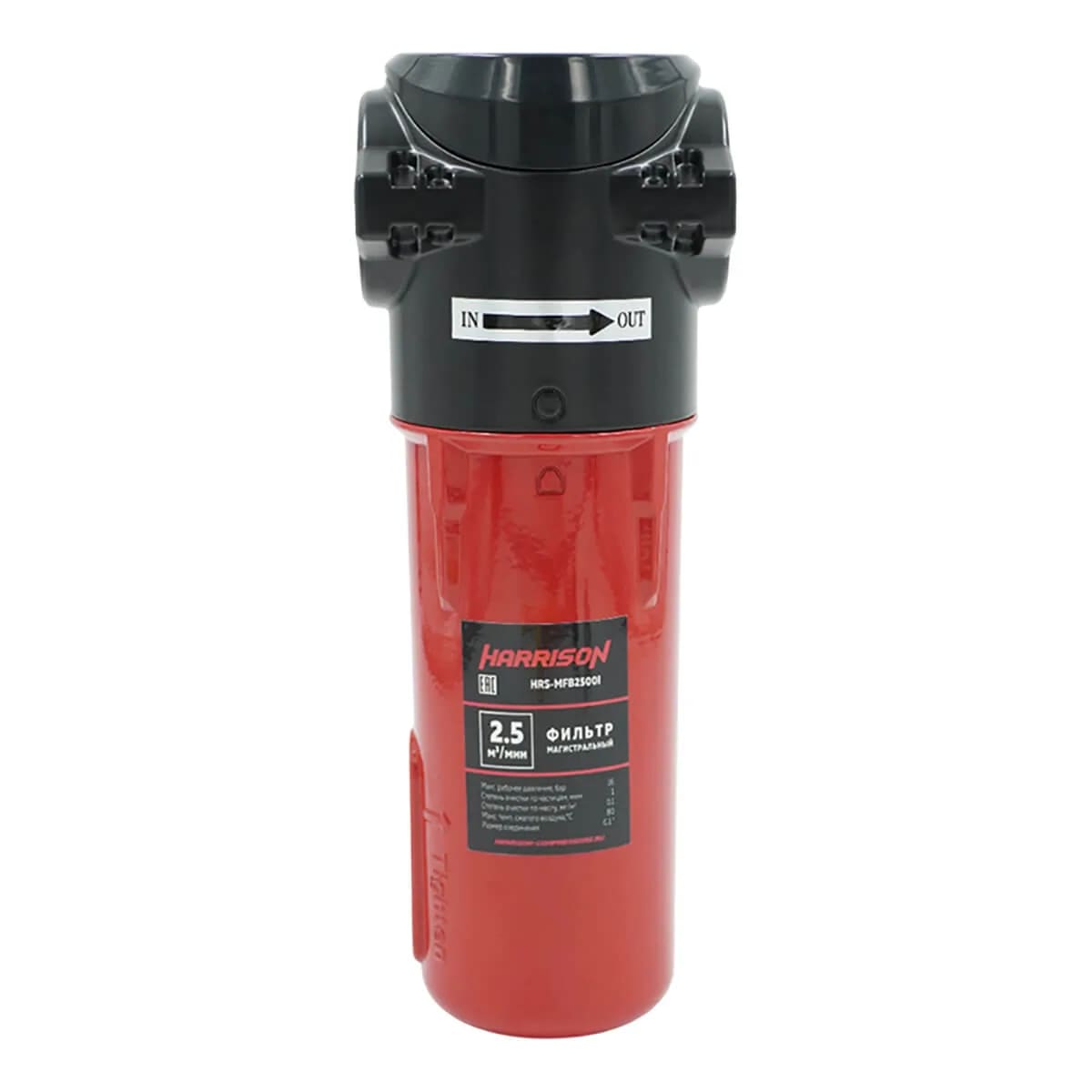

HRS-MFB2500I Фильтр магистральный
Давление16 барПодача2.5 м³/минПодключениеG1
Подача корпуса 2.5 м³/мин не ниже подачи компрессора.
Что проверить перед заказом
- Ступень 1 мкм
- Давление 16 бар
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Почему нельзя подбирать только по мощности компрессора Открыть методику
Осушитель проверяется по максимальному расходу, минимальному давлению, максимальной температуре входа и помещения, а также по требуемой точке росы. Ресивер — по роли в системе, режиму регулирования, пику потребления и допустимому падению давления. Фильтры — как последовательность ступеней под требуемый класс воздуха и допустимый перепад.
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
BERG ВК-15Р · код 4072401
Доступно сейчас
02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Финальный комплект документовСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Опубликованный файл остаётся справочным до сверки точного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Финальный комплект документовСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Монтаж и первый запуск
Что проверить до монтажа ВК-15Р
Короткая выжимка из заводского руководства: условия, которые влияют на безопасный пуск, охлаждение и последующее обслуживание.
Заводское руководствоBERG Compressors
Читать руководство ред. 05.09.2024 · 54 стр. · 3,6 МБ
Подходит для ВК-15Р+5…+40 °C и место для сервиса
Руководство требует не менее 1 м от оборудования до стен и проходы не уже 1,5 м. Относительная влажность в месте установки - не более 95%.
Уклон 1-2° и потери не более 5%
Отводы выполняют сверху основной магистрали, чтобы меньше влаги попадало к потребителям. Компрессор нельзя подключать напрямую к потребителю.
Не более 10 холодных пусков в час
Штатная остановка включает разгрузку. Аварийную кнопку используют только при аварии, поскольку резкий останов может сопровождаться выбросом масляного аэрозоля.
Перегрев начинается не только с масла
В числе причин руководство называет загрязнение радиатора, плохую вентиляцию, недостаток масла и превышение температуры помещения.
Коротко по эксплуатации
Ответы из инструкции для ВК-15Р
Это понятная выжимка, а не замена заводского руководства. Перед монтажом и сервисом сверяем точное исполнение и серийный номер.
Какое расстояние оставить вокруг компрессора?+
Для моделей BERG ВК руководство указывает не менее 1 м до стен и проходы не менее 1,5 м. Точный план помещения дополнительно проверяют по габаритам выбранного исполнения.
Можно ли подключить компрессор прямо к станку?+
Руководство BERG запрещает прямое подключение к потребителю. Проектируют магистраль, ресивер, отвод конденсата и необходимую воздухоподготовку.
Что проверить при высокой температуре нагнетания?+
Сначала проверяют вентиляцию помещения, чистоту радиатора, уровень масла и работу вентилятора. Повторный запуск без устранения причины аварийной остановки небезопасен.
Скачать руководство Смотреть интервалы ТОПодготовить первый запускПеред применением сверьте модель и редакцию руководства
Запрос по BERG ВК-15Р
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
