HarrisonКод 55813

HRS-MFB3800IF Фильтр магистральный

Магистральные фильтры

Давление
16 бар
Подача
3.8 м³/мин
Подключение
G1
Фото модели

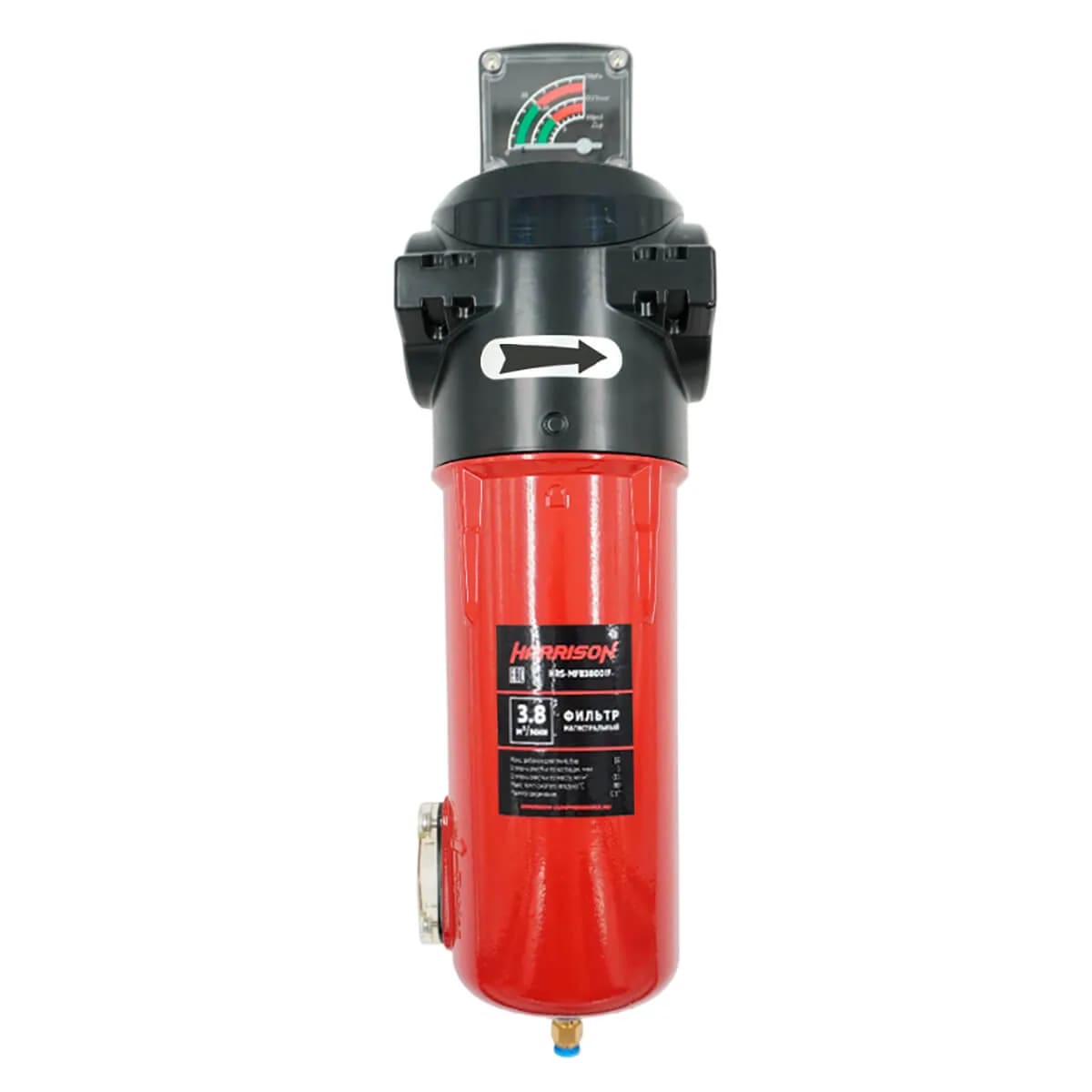

HRS-MFB3800IF Фильтр магистральный, основное изображение

Справочное изображение. Точное исполнение сверим перед заказом.

Подходит ли модель

Данные для решения и монтажа

Магистральный фильтр Harrison HRS-MFB3800IF: подача 3,8 м³/мин, 16 бар, присоединение G1.

Габариты
485х175х195 мм
Масса
2.8 кг
Подключение
G1
Смотреть все характеристики
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику

Данные конкретного исполнения

Что известно о Harrison HRS-MFB3800IF

Harrison HRS-MFB3800IF: рабочее давление 16 бар, подача 3,8 м³/мин, присоединение G1. Для монтажа: габариты 485х175х195 мм, масса 2,8 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.

Область данных: Точная модель подтверждена источником

Параметры сверены по 2 техническим источникамПроверено 30.07.2026
Рабочее давление
16 бар
Подача
3,8 м³/мин
Присоединение
G1
Габариты
485х175х195 мм
Масса
2,8 кг
Артикул
HRS-MFB3800IF
Соединение
G1
Фильтрация частиц, мкм
1
Остаточное содержание масла, мг/м3
0,1

Проверить выбор

Все модели категорииСравнить соседние исполненияОборудование HarrisonОткрыть линейку брендаПодготовка сжатого воздухаТочка росы и требования процессаПолучить инженерный подборПроверить модель под условия объекта

Технические данные

Характеристики HRS-MFB3800IF

Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.

Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
Рабочее давление
16 бар
Подача
3,8 м³/мин
Давление (макс), бар
16
Производительность, л/мин
3800
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
Размер частиц
1 мкм
Соединение
G1
Фильтрация частиц, мкм
1
Остаточное содержание масла, мг/м3
0,1
Габариты и подключениеДанные для размещения, транспортировки и подключения.
Габариты
485х175х195 мм
Масса
2,8 кг
Присоединение
G1
ИдентификацияБренд, модель, категория и код товара.
Бренд
Harrison
Модель
HRS-MFB3800IF
Категория
Магистральные фильтры
Код товара
55813
Артикул
HRS-MFB3800IF

Инженерная памятка по модели

Что проверить перед покупкой и монтажом

Узел подготовки воздуха удаляет конкретный тип загрязнений и работает только как часть последовательной схемы. Одна ступень не заменяет сепарацию жидкости, осушение и финишную очистку, если процесс требует их одновременно.

Параметры этого исполненияМагистральный фильтр Harrison HRS-MFB3800IF: подача 3,8 м³/мин, 16 бар, присоединение G1.
  • подача 3,8 м³/мин
  • 16 бар
  • присоединение G1
Что нужно подтвердить до заказа
  • Цена, наличие и срок фиксируются только в коммерческом предложении.
Что проверить при подборе
  • Проверить корпус на максимальную подачу не ниже 3.8 м³/мин с учётом условий производителя.
  • Проверить допустимое давление 16 бар и фактическое минимальное давление на входе.
  • Ступень 1 мкм сопоставить с требуемым классом воздуха и соседними фильтрами.
  • Учесть начальный и конечный перепад давления, дренаж и совместимость сменного элемента.
Монтаж и подключение
  • Соблюдать направление потока и оставлять место для замены элемента.
  • Устанавливать фильтры в правильной последовательности относительно осушителя.
  • Предусмотреть контроль перепада и безопасный отвод конденсата.
Эксплуатация и обслуживание
  • Менять элемент по регламенту и предельному перепаду, а не только по внешнему виду.
  • Проверять работу автоматического дренажа и отсутствие обхода загрязнённого воздуха.
  • После обслуживания подтверждать герметичность и исходный перепад давления.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП

Полная компрессорная станция

Что потребуется вместе с этой моделью

Окончательный состав зависит от расхода, точки росы, допустимого содержания частиц и масла.

01Компрессор
02Ресивер
03Осушитель
04Фильтры
05Конденсат
  • Совместимость по расходу и рабочему давлению
  • Схема обвязки, байпасов и отвода конденсата
  • Монтаж, пусконаладка и план обслуживания
Собрать полную станцию

Документы по модели

Документы и руководство по модели

Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.

Harrison HRS-MFB3800IF · код 55813

01

Доступно сейчас

PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки

02

Проверим до договора

Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу

03

К поставке

Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке

Что получит заказчик

Проверим комплект по точному исполнению

Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.

Проверить комплект документов по HRS-MFB3800IF

Запрос по Harrison HRS-MFB3800IF

Уточним исполнение, цену и срок поставки

Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.

  • Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
  • Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
  • Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
Harrison HRS-MFB3800IF

Получить цену и срок на Harrison HRS-MFB3800IF

16 бар · 3.8 м³/мин · G1 · код 55813

Имя и телефон для связи
Модель и код уже включены в заявкуТочную комплектацию знать необязательно
Что нужно по этой модели?
Добавить деталинеобязательно
Что вы получитеЦена с НДС, наличие, срок и условия поставки по выбранному исполнению.
Есть ТЗ или фото шильдика? После заявки согласуем безопасный способ передачи.
