- Проверить корпус на максимальную подачу не ниже 3.964 м³/мин с учётом условий производителя.
- Проверить допустимое давление 17 бар и фактическое минимальное давление на входе.
- Ступень 25 мкм сопоставить с требуемым классом воздуха и соседними фильтрами.
- Учесть начальный и конечный перепад давления, дренаж и совместимость сменного элемента.
HarrisonКод 10892
HRS-FFR3964 Блок подготовки воздуха с фильтром 25 мкм, фильтром 5 мкм и регулятором 1/2', 3964 л/мин
Блоки подготовки воздуха
- Давление
- 17 бар
- Подача
- 3.964 м³/мин
- Подключение
- 1/2

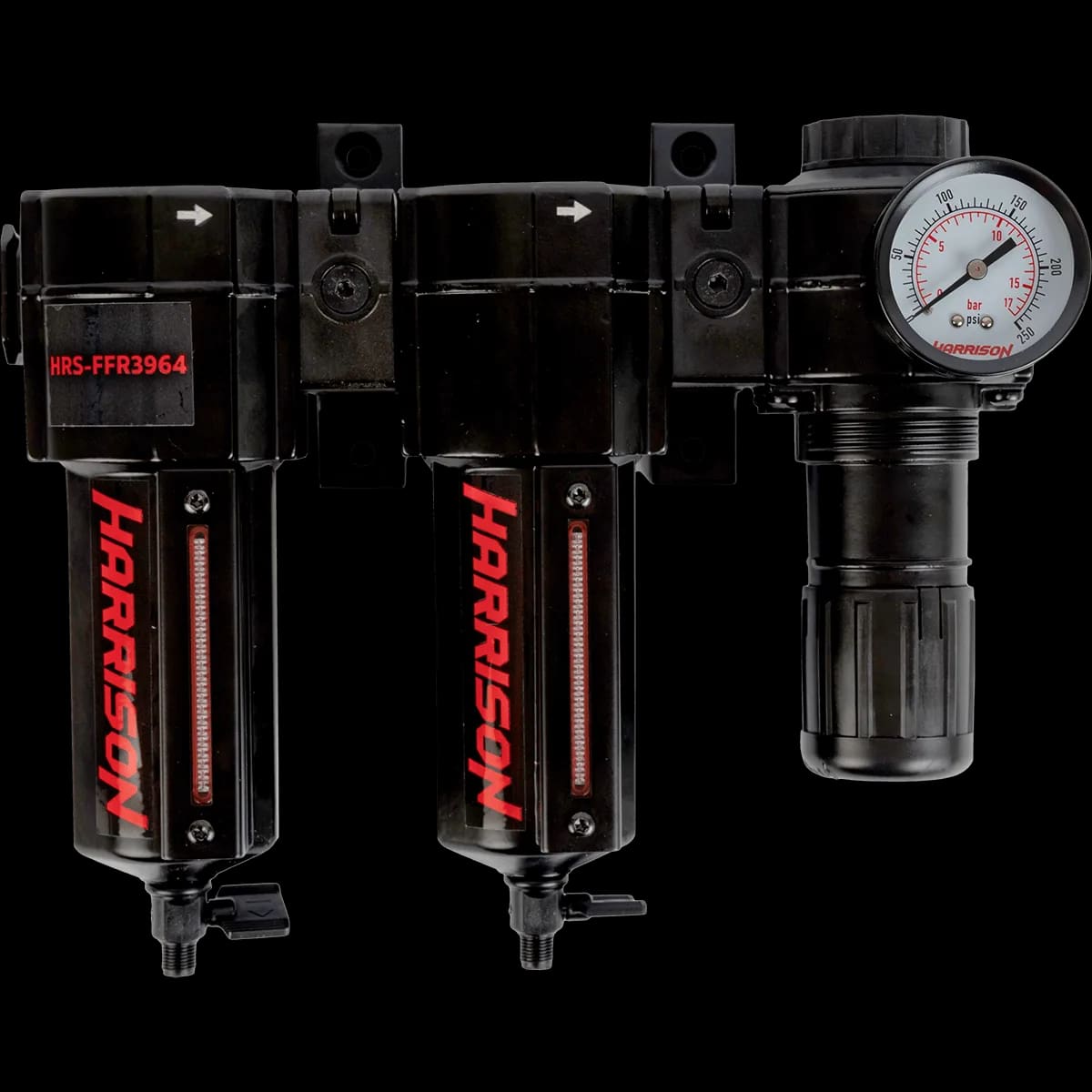

Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Блок подготовки воздуха Harrison HRS-FFR3964: подача 3,964 м³/мин, 17 бар, присоединение 1/2.
- Масса
- 3.25 кг
- Подключение
- 1/2
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные конкретного исполнения
Что известно о Harrison HRS-FFR3964
Harrison HRS-FFR3964: рабочее давление 17 бар, подача 3,964 м³/мин, присоединение 1/2. Для монтажа: масса 3,25 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Точная модель подтверждена источником
Параметры сверены по 2 техническим источникамПроверено 30.07.2026
- Рабочее давление
- 17 бар
- Подача
- 3,964 м³/мин
- Присоединение
- 1/2
- Масса
- 3,25 кг
- Артикул
- HRS-FFR3964
- Степень очистки, мкм
- 25+5
- Соединительный размер
- G 1/2"
Технические данные
Характеристики HRS-FFR3964
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Рабочее давление
- 17 бар
- Подача
- 3,964 м³/мин
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Размер частиц
- 25 мкм
- Степень очистки, мкм
- 25+5
Габариты и подключениеДанные для размещения, транспортировки и подключения.
- Масса
- 3,25 кг
- Присоединение
- 1/2
- Соединительный размер
- G 1/2"
- Размер, мм
- 266х125х224
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- Harrison
- Модель
- HRS-FFR3964
- Категория
- Блоки подготовки воздуха
- Код товара
- 10892
- Артикул
- HRS-FFR3964
Инженерная памятка по модели
Что проверить перед покупкой и монтажом
Узел подготовки воздуха удаляет конкретный тип загрязнений и работает только как часть последовательной схемы. Одна ступень не заменяет сепарацию жидкости, осушение и финишную очистку, если процесс требует их одновременно.
Параметры этого исполненияБлок подготовки воздуха Harrison HRS-FFR3964: подача 3,964 м³/мин, 17 бар, присоединение 1/2.
- подача 3,964 м³/мин
- 17 бар
- присоединение 1/2
Что нужно подтвердить до заказа
- Габариты конкретного исполнения нужно подтвердить до проектирования площадки.
- Цена, наличие и срок фиксируются только в коммерческом предложении.
Что проверить при подборе+
Монтаж и подключение+
- Соблюдать направление потока и оставлять место для замены элемента.
- Устанавливать фильтры в правильной последовательности относительно осушителя.
- Предусмотреть контроль перепада и безопасный отвод конденсата.
Эксплуатация и обслуживание+
- Менять элемент по регламенту и предельному перепаду, а не только по внешнему виду.
- Проверять работу автоматического дренажа и отсутствие обхода загрязнённого воздуха.
- После обслуживания подтверждать герметичность и исходный перепад давления.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Полная компрессорная станция
Что потребуется вместе с этой моделью
Окончательный состав зависит от расхода, точки росы, допустимого содержания частиц и масла.
01Компрессор
02Ресивер
03Осушитель
04Фильтры
05Конденсат
- Совместимость по расходу и рабочему давлению
- Схема обвязки, байпасов и отвода конденсата
- Монтаж, пусконаладка и план обслуживания
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
Harrison HRS-FFR3964 · код 1089201
Доступно сейчас
PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки
02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Запрос по Harrison HRS-FFR3964
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
