- Сопоставить номинальную подачу 85 м³/мин с максимальным одновременным расходом.
- Уточнить минимальное и максимальное рабочее давление.
- Сверить диапазон точки росы +2 °C с условиями процесса и минимальной температурой трубопровода.
- Применить только таблицу поправочных коэффициентов выбранного производителя и серии.
HarrisonКод 98754
Осушитель рефрижераторного типа: HRS-D9885000
Рефрижераторные осушители
- Мощность
- 13.6 кВт
- Подача
- 85 м³/мин
- Питание
- 380/3/50

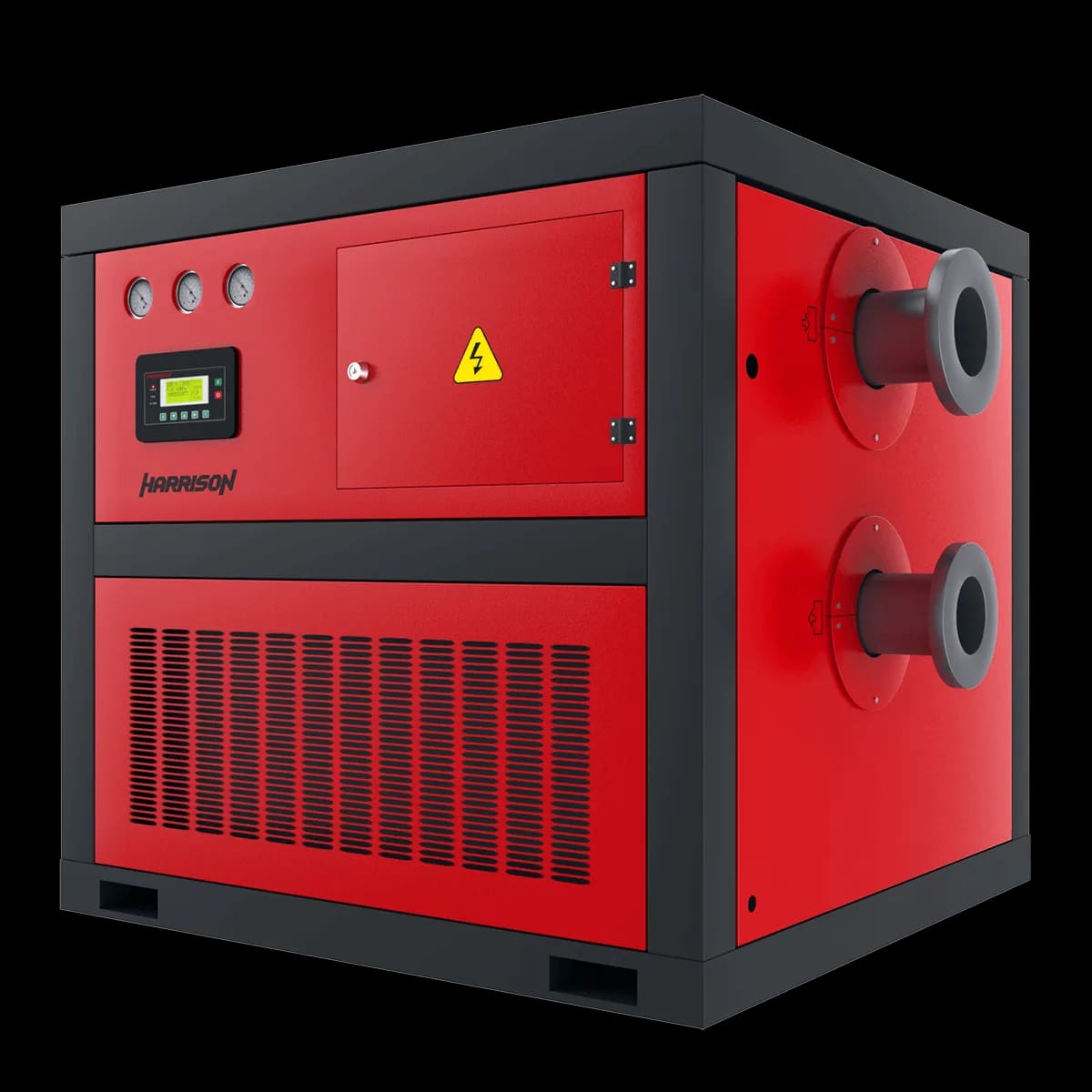

Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Осушитель сжатого воздуха Harrison HRS-D9885000: подача 85 м³/мин, точка росы +2 °C.
- Подключение
- DN125
- Точка росы
- +2 °C
- Габариты
- 2055х1450х1743 мм
- Масса
- 920 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные модели и серии
Что известно о Harrison HRS-D9885000
Harrison HRS-D9885000: рефрижераторный осушитель, номинальный расход воздуха 85 м³/мин, точка росы +2 °C, присоединение DN125. Номинальный расход нужно пересчитать по давлению и температуре воздуха на входе по документации модели.
Область данных: Смешанная область: часть данных о точной модели, часть о серии
Параметры сверены по 3 техническим источникамПроверено 30.07.2026
- Номинальный расход воздуха
- 85 м³/мин
- Присоединение
- DN125
- Точка росы
- +2 °C
- Габариты
- 2055х1450х1743 мм
- Масса
- 920 кг
- Артикул
- HRS-D9885000
- Рабочее давление, бар
- 4-16
- Температура на входе, °C
- +15 … +65
- Хладагент
- R407C
- Соединение
- DN125
- Мощность, кВт
- 13.6
- Питание, В/Ф/Гц
- 380/3/50
Технические данные
Характеристики HRS-D9885000
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 13,6 кВт
- Подача
- 85 м³/мин
- Производительность, л/мин
- 85000
- Рабочее давление, бар
- 4-16
- Мощность, кВт
- 13.6
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Тип осушителя
- refrigerated
- Точка росы под давлением
- +2 °C
- Точка росы, °С
- +2 … +10
- Температура на входе, °C
- +15 … +65
- Хладагент
- R407C
- Соединение
- DN125
Габариты и подключениеДанные для размещения, транспортировки и подключения.
- Габариты
- 2055х1450х1743 мм
- Масса
- 920 кг
- Присоединение
- DN125
- Электропитание
- 380/3/50
- Питание, В/Ф/Гц
- 380/3/50
- Габариты ДхШхВ, мм
- 2055х1450х1743
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- Harrison
- Модель
- HRS-D9885000
- Категория
- Рефрижераторные осушители
- Код товара
- 98754
- Артикул
- HRS-D9885000
Инженерная памятка по модели
Что проверить перед покупкой и монтажом
Осушитель снижает содержание водяного пара в сжатом воздухе. Каталожная производительность не равна допустимой подаче при любых условиях: её пересчитывают по минимальному давлению, максимальной температуре входа и окружающей среды, а также требуемой точке росы.
Параметры этого исполненияОсушитель сжатого воздуха Harrison HRS-D9885000: подача 85 м³/мин, точка росы +2 °C.
- подача 85 м³/мин
- точка росы +2 °C
Что нужно подтвердить до заказа
- Цена, наличие и срок фиксируются только в коммерческом предложении.
Что проверить при подборе+
Монтаж и подключение+
- Размещать после эффективного охлаждения и отделения жидкого конденсата.
- Проверить вентиляцию, слив конденсата, байпас и доступ для обслуживания.
- Для адсорбционного типа учесть предварительную и финишную фильтрацию, а также расход воздуха на регенерацию.
Эксплуатация и обслуживание+
- Контролировать точку росы, слив конденсата и состояние теплообменников или адсорбента.
- Учитывать сезонные максимумы температуры и фактическую частичную нагрузку.
- Не смешивать поправочные коэффициенты разных производителей и линеек.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Полная компрессорная станция
Что потребуется вместе с этой моделью
Окончательный состав зависит от расхода, точки росы, допустимого содержания частиц и масла.
01Компрессор
02Ресивер
03Осушитель
04Фильтры
05Конденсат
- Совместимость по расходу и рабочему давлению
- Схема обвязки, байпасов и отвода конденсата
- Монтаж, пусконаладка и план обслуживания
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
Harrison HRS-D9885000 · код 9875401
Доступно сейчас
PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки
02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Запрос по Harrison HRS-D9885000
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
