- Подтвердить, что подача 40.1 м³/мин покрывает одновременное потребление и возможный рост.
- Проверить, достаточно ли 13 бар с учётом потерь в осушителе, фильтрах и трубопроводе.
- Проверить режим загрузки и холостого хода, частоту переключений и необходимый объём ресивера.
- Определить требуемую точку росы и класс воздуха по частицам, воде и маслу.
HarrisonКод 47402
Винтовой компрессор Harrison HRS-9540100C
Двухступенчатые винтовые компрессоры
- Мощность
- 250 кВт
- Давление
- 13 бар
- Подача
- 40.1 м³/мин
Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Винтовой компрессор Harrison HRS-9540100C: подача 40,1 м³/мин, 13 бар, 250 кВт.
- Исполнение
- отдельностоящий
- Привод
- прямой
- Ступени сжатия
- 2
- Подключение
- DN80
- Габариты
- 3555х2000х2050 мм
- Масса
- 5600 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные модели и серии
Что известно о Harrison HRS-9540100C
Harrison HRS-9540100C: мощность 250 кВт, рабочее давление 13 бар, подача 40,1 м³/мин, компоновка отдельностоящий, присоединение DN80. Для монтажа: габариты 3555х2000х2050 мм, масса 5 600 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Смешанная область: часть данных о точной модели, часть о серии
Параметры сверены по 3 техническим источникамПроверено 30.07.2026
- Мощность
- 250 кВт
- Рабочее давление
- 13 бар
- Подача
- 40,1 м³/мин
- Компоновка
- отдельностоящий
- Присоединение
- DN80
- Габариты
- 3555х2000х2050 мм
- Масса
- 5 600 кг
- Уровень шума
- 88±2
- Питание, В/Ф/Гц
- 380/3/50
- Шумность, дБ
- 88±2
- Соединение
- DN80
Проверить выбор
Все модели категорииСравнить соседние исполненияОборудование HarrisonОткрыть линейку брендаМодели 13 барСравнить подачу при одинаковом давленииКак выбрать компрессорПодача, давление и режим нагрузкиРассчитать требуемую подачуПредварительный расчёт по потребителямПолучить инженерный подборПроверить модель под условия объектаТехнические данные
Характеристики HRS-9540100C
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 250 кВт
- Рабочее давление
- 13 бар
- Подача
- 40,1 м³/мин
- Производительность, л/мин
- 40100
- Рабочее давление, бар
- 13
- Мощность, кВт
- 250
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Исполнение
- отдельностоящий
- Тип привода
- прямой
- Ступени сжатия
- 2
- Регулирование вариантов
- стандартное / частотное
- Уровень шума
- 88±2
- Шумность, дБ
- 88±2
- Соединение
- DN80
Габариты и подключениеДанные для размещения, транспортировки и подключения.
- Габариты
- 3555х2000х2050 мм
- Масса
- 5 600 кг
- Присоединение
- DN80
- Электропитание
- 380/3/50
- Питание, В/Ф/Гц
- 380/3/50
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- Harrison
- Модель
- HRS-9540100C
- Категория
- Двухступенчатые винтовые компрессоры
- Код товара
- 47402
Доступные исполнения
2 вариантов в одной карточке
Выберите подачу и давление и добавьте конкретное исполнение в проект. Перед КП специалист проверит обозначение по актуальным документам производителя.
Выбор варианта
2 вариантовВыберите исполнение
Выберите регулирование. Покажем только существующую комбинацию.
Сначала выберите параметрыПосле выбора покажем итог и откроем действия с точным исполнением.
Модель, цену и срок подтвердим в КП.
Инженерная памятка по модели
Что проверить перед покупкой и запуском
Компрессор подаёт сжатый воздух в производственную сеть. Для выбора недостаточно сравнить мощность двигателя: важны фактическая подача при нужном давлении, одновременная нагрузка и потери во всей системе.
Параметры этого исполненияВинтовой компрессор Harrison HRS-9540100C: подача 40,1 м³/мин, 13 бар, 250 кВт.
- подача 40,1 м³/мин
- 13 бар
- 250 кВт
Подача, давление и качество воздуха+
Помещение и подключение+
- Оставить сервисные проходы, приток и отвод охлаждающего воздуха.
- Проверить питание, защиту, заземление и допустимую температуру помещения.
- Предусмотреть ресивер, отвод конденсата, обводную линию для обслуживания воздухоподготовки и контроль давления.
Контроль после запуска+
- Интервалы масла, фильтров и сепаратора принимать только по руководству точной серии.
- Контролировать рабочую температуру, перепад давления, моточасы и работу конденсатоотводчика.
- После пуска замерить давление и подачу в реальном рабочем цикле предприятия.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Инженерная связка для этой модели
Что поставить рядом с HRS-9540100C
Показываем, что уже встроено, и что нужно добавить к компрессору. Перед заказом инженер проверит подачу, давление и условия объекта.
2/3элемента подобраны для этой модели
01HRS-9540100CКомпрессор · 40.1 м³/мин
02Ресивернужен расчёт
03ОсушительHRS-D9842000
04ФильтрацияHRS-MFD48000IF
Потребительтребуемый класс воздуха
Ресивер
Нужен расчётНужны дополнительные параметры для точного подбора
Рассчитаем по условиям объекта
Ресивер
Для этих подачи и давления нельзя безопасно выбрать объём только по модели компрессора.
Что проверить перед заказом
- Пиковый расход и длительность
- Верхнее и минимально допустимое давление
Откройте калькулятор ресивера или передайте профиль нагрузки инженеру.
Откройте калькулятор ресивера или передайте профиль нагрузки инженеру.
Осушитель
Подходит
Подходит по подаче и давлению
Осушитель рефрижераторного типа: HRS-D9842000
Мощность8 кВтПодача42 м³/минПитание380/3/50
Номинальная подача 42 м³/мин не ниже подачи компрессора 40.1 м³/мин.
Что проверить перед заказом
- Допустимое давление сверяется бар
- Точка росы +2 °C
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Фильтрация
Подходит
Подходит по подаче и давлению

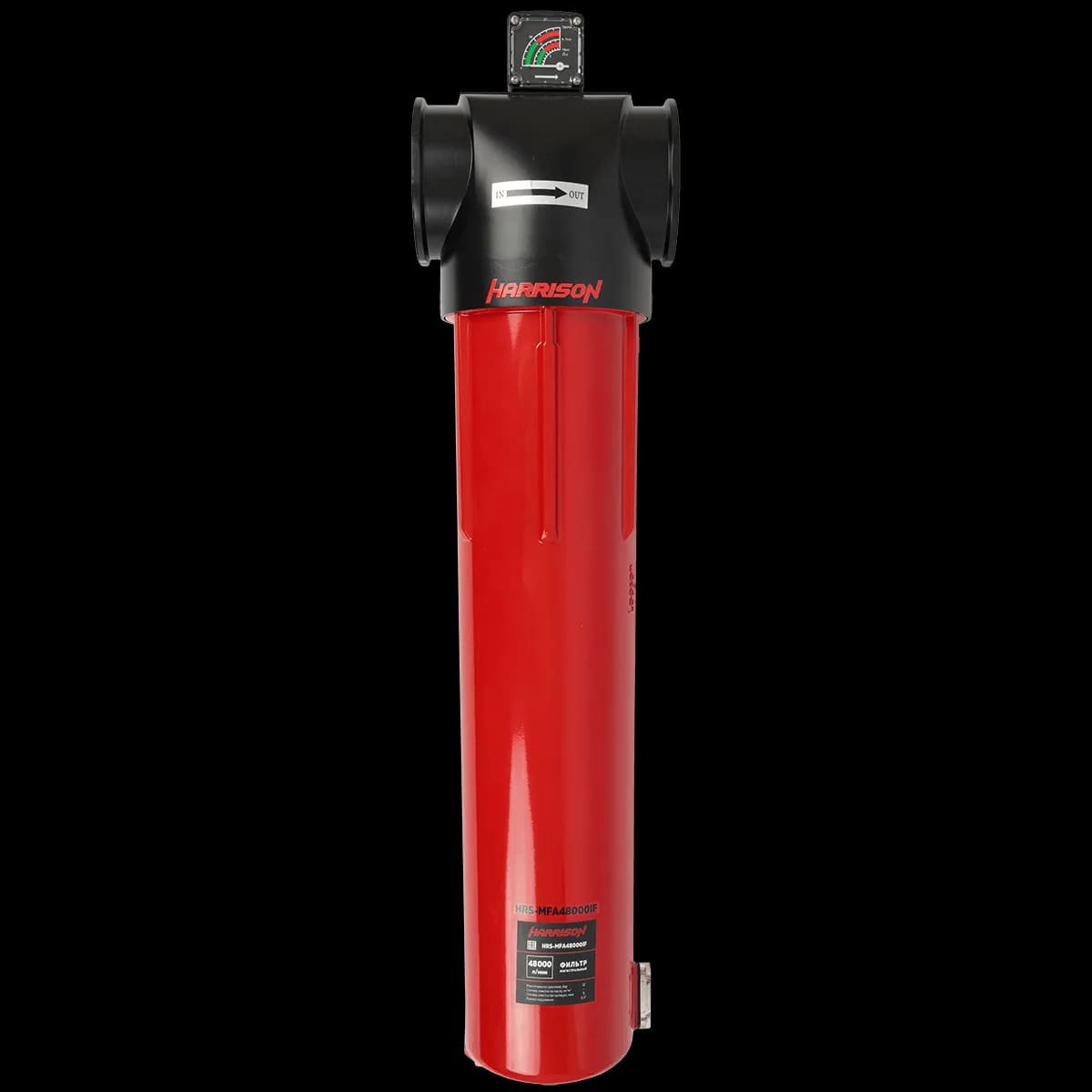

HRS-MFD48000IF Фильтр магистральный с дифференциальным манометром
Давление13 барПодача48 м³/минПодключениеG4"
Подача корпуса 48 м³/мин не ниже подачи компрессора.
Что проверить перед заказом
- Ступень 0.010001 мкм
- Давление 13 бар
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Почему нельзя подбирать только по мощности компрессора Открыть методику
Осушитель проверяется по максимальному расходу, минимальному давлению, максимальной температуре входа и помещения, а также по требуемой точке росы. Ресивер — по роли в системе, режиму регулирования, пику потребления и допустимому падению давления. Фильтры — как последовательность ступеней под требуемый класс воздуха и допустимый перепад.
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
Harrison HRS-9540100C · код 4740201
Доступно сейчас
PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки
Проверить регламент для серии Harrison HRSСправочный инструмент PNEVMOSTAN по маркам, сериям и моточасам.Интервал для конкретной машины подтверждается её паспортом и серийным номером.Открыть 02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Запрос по Harrison HRS-9540100C
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
