- Подтвердить, что подача 7.6 м³/мин покрывает одновременное потребление и возможный рост.
- Проверить, достаточно ли 12 бар с учётом потерь в осушителе, фильтрах и трубопроводе.
- Проверить режим загрузки и холостого хода, частоту переключений и необходимый объём ресивера.
- Определить требуемую точку росы и класс воздуха по частицам, воде и маслу.
HarrisonКод 17204
Винтовой компрессор Harrison HRS-947600
Винтовые компрессоры
- Мощность
- 55 кВт
- Давление
- 12 бар
- Подача
- 7.6 м³/мин
Фото модели
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Винтовой компрессор Harrison HRS-947600: подача 7,6 м³/мин, 12 бар, 55 кВт.
- Исполнение
- отдельностоящий
- Привод
- Ременной
- Ступени сжатия
- 1
- Подключение
- G 2
- Габариты
- 1730x1050x1550 мм
- Масса
- 1090 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные модели и серии
Что известно о Harrison HRS-947600
Harrison HRS-947600: мощность 55 кВт, рабочее давление 12 бар, подача 7,6 м³/мин, компоновка отдельностоящий, присоединение G 2. Для монтажа: габариты 1730x1050x1550 мм, масса 1 090 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Смешанная область: часть данных о точной модели, часть о серии
Параметры сверены по 3 техническим источникамПроверено 30.07.2026
- Мощность
- 55 кВт
- Рабочее давление
- 12 бар
- Подача
- 7,6 м³/мин
- Компоновка
- отдельностоящий
- Присоединение
- G 2
- Габариты
- 1730x1050x1550 мм
- Масса
- 1 090 кг
- Уровень шума
- 66±2
- Привод
- Ременной
- Класс защиты
- IP54
- Соединение
- G 2
- Шумность, дБ
- 66±2
Проверить выбор
Все модели категорииСравнить соседние исполненияОборудование HarrisonОткрыть линейку брендаМодели 55 кВтСравнить подачу при разном давленииКак выбрать компрессорПодача, давление и режим нагрузкиРассчитать требуемую подачуПредварительный расчёт по потребителямРуководство по эксплуатации HARRISON HRS-94 с ременным приводомРуководство для серии; точное исполнение сверить по шильдикуПолучить инженерный подборПроверить модель под условия объектаТехнические данные
Характеристики HRS-947600
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 55 кВт
- Рабочее давление
- 12 бар
- Подача
- 7,6 м³/мин
- Производительность, л/мин
- 7600
- Рабочее давление, бар
- 12
- Мощность, кВт
- 55
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Исполнение
- отдельностоящий
- Тип привода
- Ременной
- Ступени сжатия
- 1
- Защита двигателя
- IP54
- Уровень шума
- 66±2
- Класс защиты
- IP54
- Соединение
- G 2
- Шумность, дБ
- 66±2
Габариты и подключениеДанные для размещения, транспортировки и подключения.
- Габариты
- 1730x1050x1550 мм
- Масса
- 1 090 кг
- Присоединение
- G 2
- Электропитание
- 380/3/50
- Питание, В/Ф/Гц
- 380/3/50
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- Harrison
- Модель
- HRS-947600
- Категория
- Винтовые компрессоры
- Код товара
- 17204
Инженерная памятка по модели
Что проверить перед покупкой и запуском
Компрессор подаёт сжатый воздух в производственную сеть. Для выбора недостаточно сравнить мощность двигателя: важны фактическая подача при нужном давлении, одновременная нагрузка и потери во всей системе.
Параметры этого исполненияВинтовой компрессор Harrison HRS-947600: подача 7,6 м³/мин, 12 бар, 55 кВт.
- подача 7,6 м³/мин
- 12 бар
- 55 кВт
Подача, давление и качество воздуха+
Помещение и подключение+
- Оставить сервисные проходы, приток и отвод охлаждающего воздуха.
- Проверить питание, защиту, заземление и допустимую температуру помещения.
- Предусмотреть ресивер, отвод конденсата, обводную линию для обслуживания воздухоподготовки и контроль давления.
Контроль после запуска+
- Интервалы масла, фильтров и сепаратора принимать только по руководству точной серии.
- Контролировать рабочую температуру, перепад давления, моточасы и работу конденсатоотводчика.
- После пуска замерить давление и подачу в реальном рабочем цикле предприятия.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Инженерная связка для этой модели
Что поставить рядом с HRS-947600
Показываем, что уже встроено, и что нужно добавить к компрессору. Перед заказом инженер проверит подачу, давление и условия объекта.
2/3элемента подобраны для этой модели
01HRS-947600Компрессор · 7.6 м³/мин
02Ресивернужен расчёт
03ОсушительHRS-D988500
04ФильтрацияHRS-MFD8000-16
Потребительтребуемый класс воздуха
Ресивер
Нужен расчётНужны дополнительные параметры для точного подбора
Рассчитаем по условиям объекта
Ресивер
Для этих подачи и давления нельзя безопасно выбрать объём только по модели компрессора.
Что проверить перед заказом
- Пиковый расход и длительность
- Верхнее и минимально допустимое давление
Откройте калькулятор ресивера или передайте профиль нагрузки инженеру.
Откройте калькулятор ресивера или передайте профиль нагрузки инженеру.
Осушитель
Подходит
Подходит по подаче и давлению
Осушитель рефрижераторного типа: HRS-D988500
Мощность1.87 кВтПодача8.5 м³/минПитание220/1/50
Номинальная подача 8.5 м³/мин не ниже подачи компрессора 7.6 м³/мин.
Что проверить перед заказом
- Допустимое давление сверяется бар
- Точка росы +2 °C
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Фильтрация
Подходит
Подходит по подаче и давлению

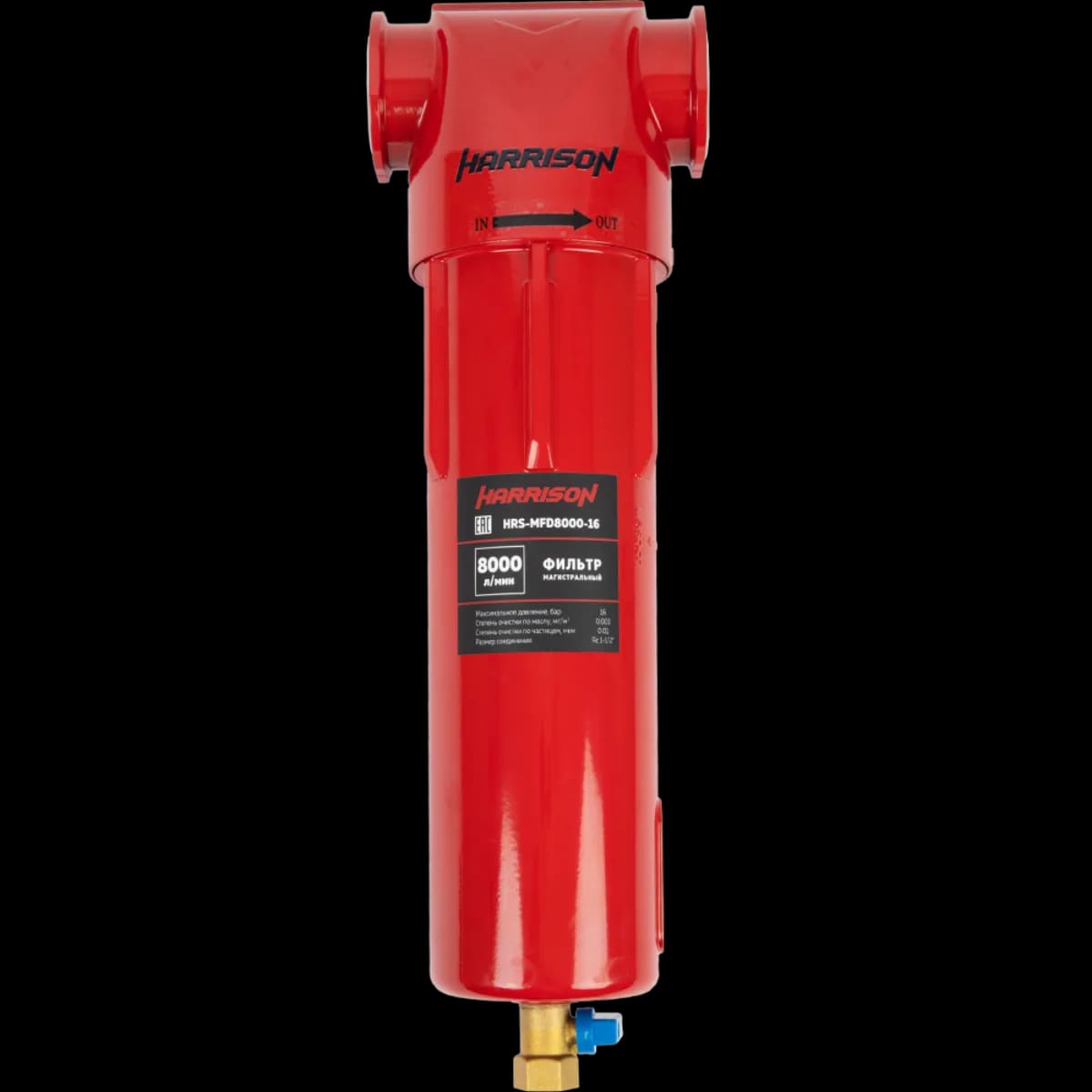

HRS-MFD8000-16 Фильтр магистральный 8000л/мин, 16 бар, 0,01 мкм0,001 мг/м3
Давление16 барПодача8 м³/минПодключениеG1 1/2
Подача корпуса 8 м³/мин не ниже подачи компрессора.
Что проверить перед заказом
- Ступень 0.01 мкм
- Давление 16 бар
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Почему нельзя подбирать только по мощности компрессора Открыть методику
Осушитель проверяется по максимальному расходу, минимальному давлению, максимальной температуре входа и помещения, а также по требуемой точке росы. Ресивер — по роли в системе, режиму регулирования, пику потребления и допустимому падению давления. Фильтры — как последовательность ступеней под требуемый класс воздуха и допустимый перепад.
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
Harrison HRS-947600 · код 1720401
Доступно сейчас
02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Финальный комплект документовСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Опубликованный файл остаётся справочным до сверки точного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Финальный комплект документовСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Монтаж и первый запуск
Что проверить до монтажа HRS-947600
Короткая выжимка из заводского руководства: условия, которые влияют на безопасный пуск, охлаждение и последующее обслуживание.
Заводское руководствоHARRISON Compressors
Читать руководство файл от 13.06.2024 · 28 стр. · 3,1 МБ
Подходит для HRS-947600Оставьте пространство для охлаждения и сервиса
Рабочая температура - от 0 до +45 °C, влажность - до 95%. Оставьте не менее 1 м вокруг и сверху корпуса, а перед лицевой панелью - не менее 1,2 м.
Проверьте сопротивление вытяжного канала
Если потери в канале превышают 20 Па, нужен отдельный вентилятор. Между выходом компрессора и воздуховодом оставляют зазор 200-300 мм.
Подберите кабель и автомат по точной модели
Руководство задаёт максимальный ток, номинал автомата и сечение пятижильного медного кабеля. Перед пуском электрические контакты нужно протянуть.
Заказывайте расходники по модели и серийному номеру
Воздушный и масляный фильтры, сепаратор и ремни имеют отдельные артикулы. Совпадения только по мощности компрессора недостаточно.
Коротко по эксплуатации
Ответы из инструкции для HRS-947600
Это понятная выжимка, а не замена заводского руководства. Перед монтажом и сервисом сверяем точное исполнение и серийный номер.
Нужна ли принудительная вентиляция для HRS-94?+
Это зависит от схемы отвода горячего воздуха и сопротивления канала. При потерях выше 20 Па руководство предусматривает дополнительный вентилятор.
Какую линию питания подготовить?+
Руководство требует отдельную линию, заземление, защиту и кабель по таблице конкретной модели. Окончательный проект выполняет квалифицированный электрик.
Подходит ли эта инструкция для HRS-95 или HRS-96?+
Нет. Это руководство относится к перечисленным ременным моделям HRS-94. Для прямого привода, PM и VSD других серий нужен их собственный паспорт.
Скачать руководство Смотреть интервалы ТОПодготовить первый запускПеред применением сверьте модель и редакцию руководства
