- Подтвердить, что подача 3.3 м³/мин покрывает одновременное потребление и возможный рост.
- Проверить, достаточно ли 8 бар с учётом потерь в осушителе, фильтрах и трубопроводе.
- Проверить режим загрузки и холостого хода, частоту переключений и необходимый объём ресивера.
- Определить требуемую точку росы и класс воздуха по частицам, воде и маслу.
ERSTVAKКод 78407
Винтовой компрессор ERSTVAK EVA-x-22
Стационарные винтовые компрессоры
- Мощность
- 22 кВт
- Давление
- 8 бар
- Подача
- 3.3 м³/мин
Изображение семейства
Справочное изображение. Точное исполнение сверим перед заказом.
Подходит ли модель
Данные для решения и монтажа
Винтовой компрессор ERSTVAK EVA-x-22: подача 3,3 м³/мин, 8 бар, 22 кВт.
- Исполнение
- отдельностоящий
- Привод
- прямой
- Ступени сжатия
- 1
- Подключение
- G1
- Габариты
- 1220×850×1135 мм
- Масса
- 410 кг
Доставка по БеларусиДо предприятия или объектаГарантийные условияФиксируются в КПЗапуск и сервисС выездом к заказчику
Данные серии
Что известно о ERSTVAK EVA-x-22
ERSTVAK EVA-x-22: мощность 22 кВт, рабочее давление 8 бар, подача 3,3 м³/мин, компоновка отдельностоящий, присоединение G1. Для монтажа: габариты 1220×850×1135 мм, масса 410 кг. Перед коммерческим предложением инженер сверит точное исполнение, питание и комплектность.
Область данных: Источник относится к серии; точное исполнение сверяется отдельно
Параметры сверены по 2 техническим источникамПроверено 28.07.2026
- Мощность
- 22 кВт
- Рабочее давление
- 8 бар
- Подача
- 3,3 м³/мин
- Компоновка
- отдельностоящий
- Присоединение
- G1
- Габариты
- 1220×850×1135 мм
- Масса
- 410 кг
- Серия
- EVA-X
- Уровень шума
- 68 дБ(А)
- Подтверждение модели
- точная модель и характеристики подтверждены строкой поставщика
- Статус изображения
- фото серии или типового исполнения; источник - публичная карточка модели EVA-X
Проверить выбор
Все модели категорииСравнить соседние исполненияОборудование ERSTVAKОткрыть линейку брендаМодели 22 кВтСравнить подачу при разном давленииМодели 8 барСравнить подачу при одинаковом давленииКак выбрать компрессорПодача, давление и режим нагрузкиРассчитать требуемую подачуПредварительный расчёт по потребителямПолучить инженерный подборПроверить модель под условия объектаТехнические данные
Характеристики EVA-x-22
Сначала показаны основные параметры: подача, давление и мощность. Остальные группы можно раскрыть по необходимости.
Отмеченные параметры уточним перед КП
Подача и давлениеПараметры, по которым проверяют соответствие оборудования задаче.
- Мощность
- 22 кВт
- Рабочее давление
- 8 бар
- Подача
- 3,3 м³/мин
Исполнение и конструкцияКомпоновка, привод и особенности выбранного исполнения.
- Исполнение
- отдельностоящий
- Тип привода
- прямой
- Ступени сжатия
- 1
- Защита двигателя
- IP55
- Серия
- EVA-X
- Уровень шума
- 68 дБ(А)
Габариты и подключениеДанные для размещения, транспортировки и подключения.Нужно уточнить: 1
- Габариты
- 1220×850×1135 мм
- Масса
- 410 кг
- Присоединение
- G1
- Электропитание
- Уточнить для точного исполнения Уточним перед КП
ИдентификацияБренд, модель, категория и код товара.
- Бренд
- ERSTVAK
- Модель
- EVA-x-22
- Категория
- Стационарные винтовые компрессоры
- Код товара
- 78407
Доступные исполнения
3 вариантов в одной карточке
Выберите подачу и давление и добавьте конкретное исполнение в проект. Перед КП специалист проверит обозначение по актуальным документам производителя.
Выбор варианта
3 вариантовВыберите исполнение
Выберите рабочее давление. Покажем только существующую комбинацию.
Сначала выберите параметрыПосле выбора покажем итог и откроем действия с точным исполнением.
Модель, цену и срок подтвердим в КП.
Инженерная памятка по модели
Что проверить перед покупкой и запуском
Компрессор подаёт сжатый воздух в производственную сеть. Для выбора недостаточно сравнить мощность двигателя: важны фактическая подача при нужном давлении, одновременная нагрузка и потери во всей системе.
Параметры этого исполненияВинтовой компрессор ERSTVAK EVA-x-22: подача 3,3 м³/мин, 8 бар, 22 кВт.
- подача 3,3 м³/мин
- 8 бар
- 22 кВт
Подача, давление и качество воздуха+
Помещение и подключение+
- Оставить сервисные проходы, приток и отвод охлаждающего воздуха.
- Проверить питание, защиту, заземление и допустимую температуру помещения.
- Предусмотреть ресивер, отвод конденсата, обводную линию для обслуживания воздухоподготовки и контроль давления.
Контроль после запуска+
- Интервалы масла, фильтров и сепаратора принимать только по руководству точной серии.
- Контролировать рабочую температуру, перепад давления, моточасы и работу конденсатоотводчика.
- После пуска замерить давление и подачу в реальном рабочем цикле предприятия.
Перед коммерческим предложениемИнженер сверит модель, комплектацию и условия объекта
Проверить модель и получить КП Инженерная связка для этой модели
Что поставить рядом с EVA-x-22
Показываем, что уже встроено, и что нужно добавить к компрессору. Перед заказом инженер проверит подачу, давление и условия объекта.
3/3элемента подобраны для этой модели
01EVA-x-22Компрессор · 3.3 м³/мин
02РесиверHRS-T9927010
03ОсушительARCTICA L 30
04ФильтрацияHRS-MFD3500PF
Потребительтребуемый класс воздуха
Ресивер
Подходит
Подходит по подаче и давлению
Ресивер сжатого воздуха, 270 л, 10 бар
Давление11 барРесивер270 лПодключениеG1
Объём не ниже 270 л выбран по ближайшему комплектному исполнению А22Е-500.
Что проверить перед заказом
- Давление ресивера 11 бар
- Объём пересчитать по пику, Δp и режиму регулирования
Это каталожный ориентир, а не окончательный расчёт сосуда.
Это каталожный ориентир, а не окончательный расчёт сосуда.
Осушитель
Подходит
Подходит по подаче и давлению
Осушитель сжатого воздуха ARCTICA L 30
Мощность0.88 кВтДавление16 барПодача3.5 м³/мин
Номинальная подача 3.5 м³/мин не ниже подачи компрессора 3.3 м³/мин.
Что проверить перед заказом
- Допустимое давление 16 бар
- Точка росы +2…+10 °C
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Финальный размер выбирается по поправочным коэффициентам именно этой серии: минимум давления, максимум температур и требуемая точка росы.
Фильтрация
Подходит
Подходит по подаче и давлению

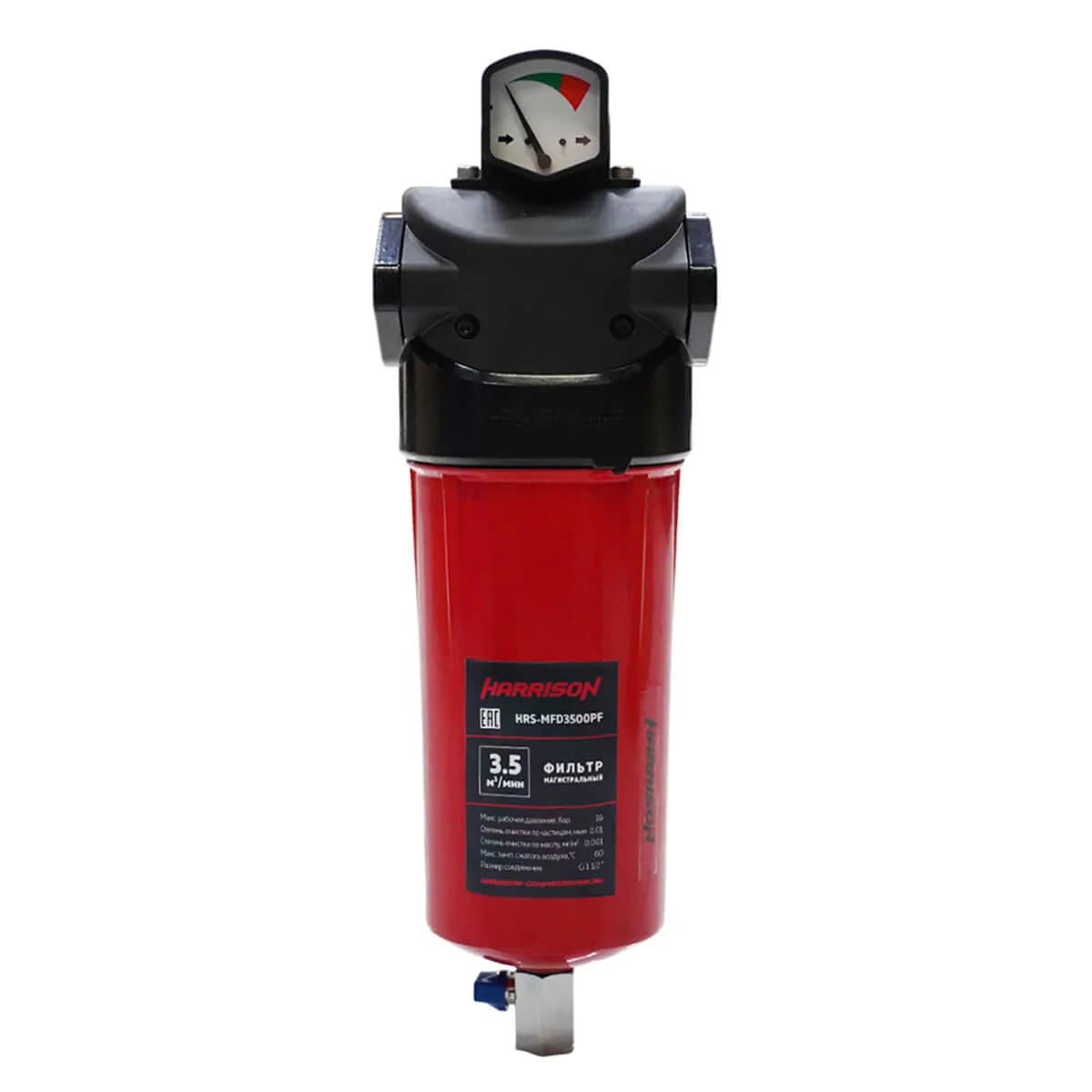

HRS-MFD3500PF Фильтр магистральный с датчиком загрязненности и автоматическим конденсатоотводчиком
Давление16 барПодача3.5 м³/минПодключениеG1 1/2
Подача корпуса 3.5 м³/мин не ниже подачи компрессора.
Что проверить перед заказом
- Ступень 0.01 мкм
- Давление 16 бар
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Один фильтр не задаёт весь класс воздуха. Состав ступеней и перепад давления проверяются для конкретного процесса.
Почему нельзя подбирать только по мощности компрессора Открыть методику
Осушитель проверяется по максимальному расходу, минимальному давлению, максимальной температуре входа и помещения, а также по требуемой точке росы. Ресивер — по роли в системе, режиму регулирования, пику потребления и допустимому падению давления. Фильтры — как последовательность ступеней под требуемый класс воздуха и допустимый перепад.
Документы по модели
Документы и руководство по модели
Доступные файлы можно открыть сразу. Паспорт точного исполнения, сертификаты и комплект отгрузочных документов подготовим по запросу и перечислим в КП.
ERSTVAK EVA-x-22 · код 7840701
Доступно сейчас
PDF для этой модели пока не опубликованЗапросим руководство вместе с паспортом точного исполнения.После сверки
Проверить регламент для серии ERSTVAK EVAСправочный инструмент PNEVMOSTAN по маркам, сериям и моточасам.Интервал для конкретной машины подтверждается её паспортом и серийным номером.Открыть 02
Проверим до договора
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
03
К поставке
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.Состав подтвердим в КП
Что подтвердим перед договором и поставкой3 обязательные проверки
Паспорт точного исполненияСверим модель, подачу, давление, комплектацию и серийное исполнение с документом производителя.Проверим до договора
Сертификаты и декларацииПроверим применимость документов к производителю, модели и партии, предложенной в коммерческом предложении.По запросу
Паспорт и руководство по эксплуатацииСостав, редакцию и язык отгрузочных документов зафиксируем в КП или договоре для выбранного исполнения.К поставке
Что получит заказчик
Проверим комплект по точному исполнению
Укажите, что нужно: паспорт, руководство, сертификаты или перечень отгрузочных документов.
Запрос по ERSTVAK EVA-x-22
Уточним исполнение, цену и срок поставки
Выберите задачу и оставьте контакт. Инженер проверит исходные данные и подготовит предметный ответ по этой модели.
- Сверим подачу и давлениеПодачу, давление, режим нагрузки и точное исполнение.
- Соберём цену и срокОборудование, НДС, доставка и условия в одном документе.
- Проверим комплектДобавим только необходимые элементы подготовки воздуха и сервиса.
